Gaine thermorétractable à simple paroi

Modèle: RSFR-H(H)

Gaine thermorétractable flexible à paroi mince, sans halogène

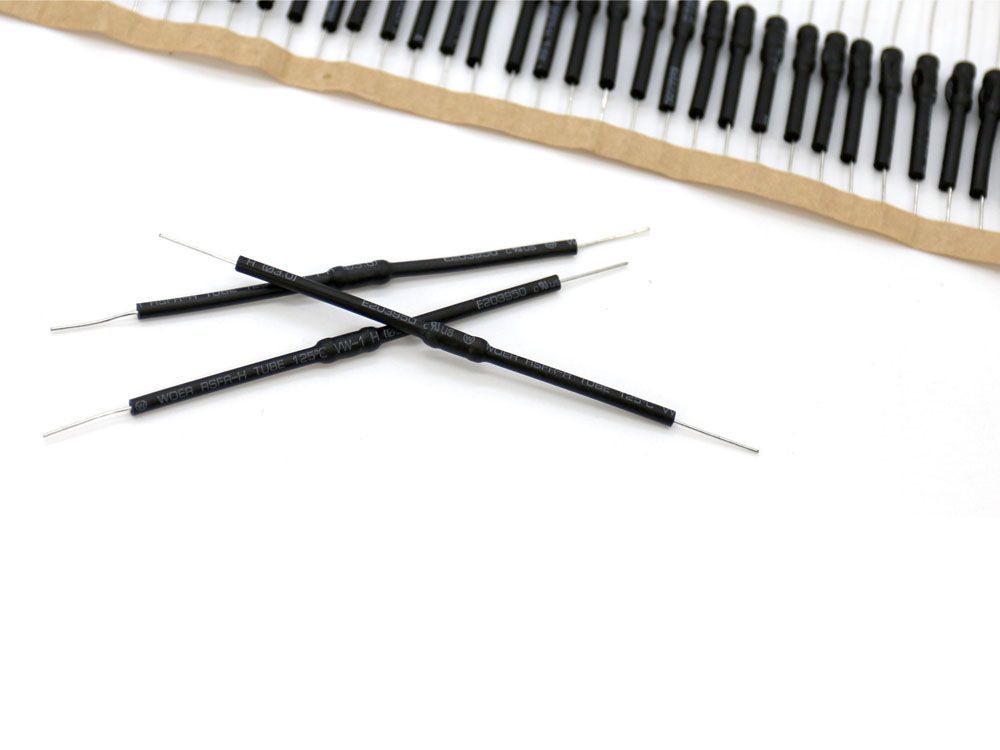

La gaine thermorétractable à paroi simple RSFR-H(H) est une gaine économique à paroi ultra mince qui protège les composants électroniques de l'humidité et de la corrosion. Elle est idéale pour les applications à espace limité nécessitant une grande flexibilité.

Caractéristiques
  • Rapport de rétraction: 2:1
  • Paroi ultra fine
  • Flexible
  • Sans halogène
  • Retardateur de flamme
  • Faible dégagement de fumée en cas de combustion
  • Faible dégagement de fumée en cas de combustion
  • Température de rétraction complète : 125℃
  • Conforme à RoHS et Sony
Applications typiques
  • Isolation électrique
  • Protection des composants électroniques
  • Soulagement des contraintes pour les connecteurs et les épissures
  • Protection contre les dommages mécaniques et l'abrasion
  • Résistance à l'humidité et à la corrosion
  • Mise en faisceau des fils
  • Harnachement des fils
Données techniques
Propriété Méthode de l'essai Performance typique
Résistance à la traction (MPa) ASTM D 2671 ≥10.4
Allongement ultime (%) ASTM D 2671 ≥200
Résistance à la traction après vieillissement thermique (MPa) 158℃×168h ≥7.3
Allongement ultime après vieillissement thermique (%) 158℃×168h ≥100
Modification longitudinale (%) ASTM D 2671 -5% ～+5%
Inflammabilité ASTM D 2671, méthode C VW-1
Rigidité diélectrique (kV/mm) ASTM D 149 ≥15
Résistivité volumique (Ω.cm) ASTM D 876 ≥1014
Dimensions
Taille Tel que fourni Après récupération Paquet standard
pouce mm Diamètre intérieur (mm) Diamètre intérieur, Max (mm) Épaisseur de la paroi, nominale (mm) Longueur de la bobine (m/bobine)
3/64 0.8 1.10±0.20 0.50 0.33±0.10 200
1/16 1.0 1.50±0.20 0.65 0.36±0.10 200
  1.5 2.00±0.20 0.85 0.36±0.10 200
3/32 2.0 2.50±0.20 1.00 0.45±0.10 200
  2.5 3.00±0.20 1.30 0.45±0.10 200
1/8 3.0 3.50±0.20 1.50 0.45±0.10 200
  3.5 4.00±0.20 1.80 0.45±0.10 200
  4.0 4.70±0.20 2.00 0.45±0.10 200
3/16 4.5 5.00±0.20 2.30 0.56±0.10 100
  5.0 5.50±0.20 2.50 0.56±0.10 100
1/4 6.0 6.50±0.20 3.00 0.56±0.10 100
5/16 7.0 7.50±0.30 3.50 0.56±0.10 100
  8.0 8.50±0.30 4.00 0.56±0.10 100
3/8 9.0 9.50±0.30 4.50 0.56±0.10 100
  10 10.50±0.3 5.00 0.56±0.10 100
  11 11.50±0.30 5.50 0.56±0.10 100
1/2 12 12.50±0.30 6.00 0.56±0.10 100
  13 13.50±0.30 6.50 0.56±0.10 100
  14 14.50±0.30 7.00 0.70±0.10 100
5/8 15 15.50±0.40 7.50 0.70±0.10 100
  16 16.50±0.40 8.00 0.70±0.10 100
  17 17.50±0.40 8.50 0.70±0.10 100
3/4 18 19.00±0.50 9.00 0.70±0.10 100
  20 22.00±0.50 10.0 0.83±0.15 100
​ 22 24.00±0.50 11.0 0.83±0.15 100
  25 26.00±0.50 12.5 0.90±0.15 50
  28 29.00±0.50 14.0 0.90±0.15 50
1-1/4 30 31.50±1.00 15.0 1.00±0.15 50
  35 36.50±1.00 17.5 1.00±0.15 50
1-1/2 40 41.50±1.00 20.0 1.00±0.15 50
  45 46.50±1.50 22.5 1.00±0.15 25
2 50 ≥50 25.0 1.10±0.15 25
  60 ≥60 31.0 1.20±0.15 25
  70 ≥70 36.0 1.30±0.20 25
3 80 ≥80 41.0 1.30±0.20 25
  90 ≥90 46.0 1.30±0.20 25
4 100 ≥100 51.0 1.30±0.20 25
5 120 ≥120 61.0 1.30±0.20 25
6 150 ≥150 76.0 1.30±0.20 25
7 180 ≥180 91.0 1.30±0.30 25
