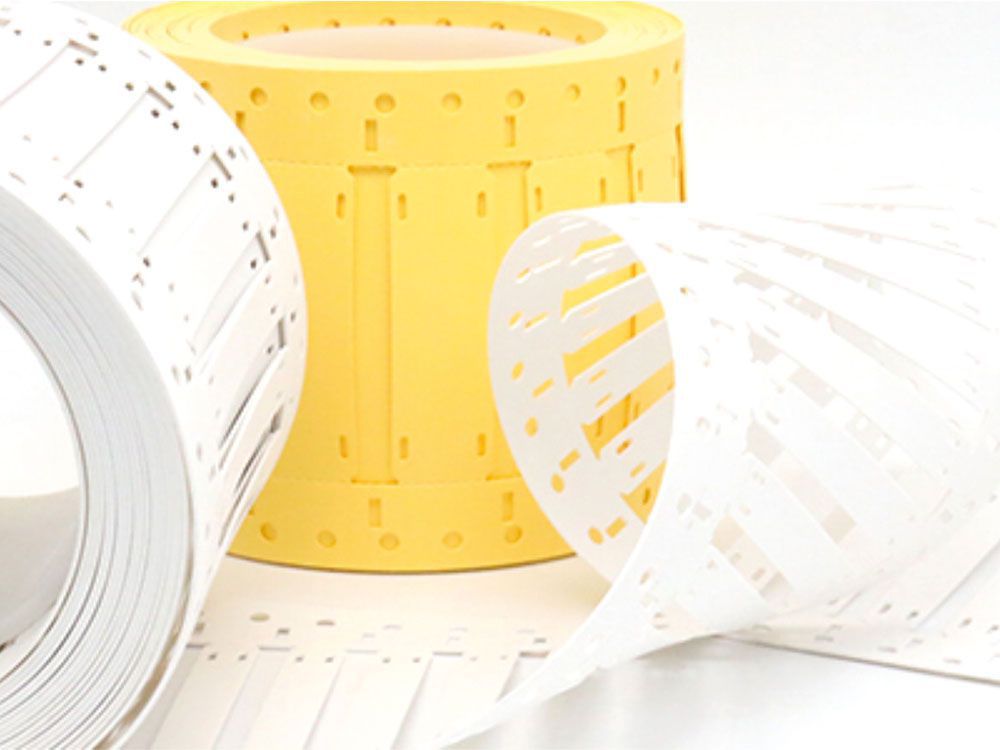

Manchons marqueurs d'identification thermorétractables / Manchons thermorétractables d'identification en forme d'échelle

Modèle: TAG

Notre manchon thermorétractable d'identification en forme d'échelle est conçu en polyoléfine réticulée écologique. Ces étiquettes d'identification sont destinées à identifier les câbles et les faisceaux de fils d'une large gamme de diamètres dans les chemins de fer, les métros, les centrales nucléaires, l'aérospatiale et d'autres applications nécessitant un marquage lisible en permanence. Les manchons marqueurs d'identification thermorétractables peuvent être simplement fixés aux câbles et aux faisceaux de fils à l'aide de colliers de serrage après avoir été retirées du support. Il est recommandé de recourir à une imprimante à transfert thermique et au ruban à transfert thermique WO-80500BK pour répondre aux normes d'impression SAE AS 81531 et MIL-STD-202F.

Normes

ASTM 2671/ DIN 5510-2

Caractéristiques
  • L'entrée latérale permet d'accéder à des faisceaux de fils de grande taille et permet d'effectuer des modifications et des réparations.
  • Résistance remarquable à la flamme, faible émission de fumée
  • Excellente résistance à l'abrasion, aux dommages mécaniques, aux fluides, aux lubrifiants et aux solvants.
  • Imprimable par ordinateur, avec n'importe quels caractères et logos.
  • Ne fond pas à haute température, ne se fragilise pas au congélateur.
  • Imprimante recommandée : imprimante à transfert thermique (WO-III-170/300DPI/WO-III-110/600DPI)
  • Ruban recommandé : ruban à transfert thermique, 100mm×300m (WO-90984BK/WO-80500BK)
  • Couleur : blanc, jaune, d'autres couleurs sont disponibles sur demande.
Dimensions
Code de commande Taille du paquet (pcs/rouleau) Hauteur du marqueur (mm) Longueur du marqueur (mm) Plage imprimable (mm) Plage d'utilisation recommandée (mm)
Hauteur Longueur
DIN-M-4H-10.4- 45- 2K-W-B-P1-× 2000 10.4 45 6.4 25 5.08～12.7
DIN-M-4H-10.4 -53- 2K-W-B-P1-× 2000 10.4 53 6.4 33 5.08～12.7
DIN-M-4H-10.4 -64- 2K-W-B-P1-× 2000 10.4 64 6.4 44 5.08～12.7
DIN-M-6H-10.4 -76- 2K-W-B-P1-× 2000 10.4 76 6.4 56 5.08～12.7
DIN-M-6H-10.4 -90- 2K-W-B-P1-× 2000 10.4 90 6.4 70 5.08～12.7
DIN-M-4H-12.0 -102- 2K-W-B-P1-× 2000 12.0 102 8.0 82 12.7～19.1
DIN-M-4H-15.0- 45-1.5K-W-B-P1-× 1500 15.0 45 11.0 25 12.7～19.1
DIN-M-4H-15.0 -53-1.5K-W-B-P1-× 1500 15.0 53 11.0 33 12.7～19.1
DIN-M-4H-15.0 -64-1.5K-W-B-P1-× 1500 15.0 64 11.0 44 12.7～19.1
DIN-M-6H-15.0 -76-1.5K-W-B-P1-× 1500 15.0 76 11.0 56 12.7～19.1
DIN-M-6H-15.0 -90-1.5K-W-B-P1-× 1500 15.0 90 11.0 70 12.7～19.1
DIN-M-4H-20.3 -45- 1K-W-B-P1-× 1000 20.3 45 16.3 25 19.1～25.4
DIN-M-4H-20.3 -53- 1K-W-B-P1-× 1000 20.3 53 16.3 33 19.1～25.4
DIN-M-4H-20.3 -64- 1K-W-B-P1-× 1000 20.3 64 16.3 44 19.1～25.4
DIN-M-6H-20.3 -76- 1K-W-B-P1-× 1000 20.3 76 16.3 56 19.1～25.4
DIN-M-6H-20.3 -90- 1K-W-B-×-P1-× 1000 20.3 90 16.3 70 19.1～25.4
DIN-M-4H-25.4 -45- 1K-W-B-×-P1-× 1000 25.4 45 21.4 25 25.4 et plus
DIN-M-4H-25.4 -53- 1K-W-B-×-P1-× 1000 25.4 53 21.4 33 25.4 et plus
DIN-M-4H-25.4 -64- 1K-W-B-×-P1-× 1000 25.4 64 21.4 44 25.4 et plus
DIN-M-6H-25.4 -76- 1K-W-B-×-P1-× 1000 25.4 76 21.4 56 25.4 et plus
DIN-M-6H-25.4 -90- 1K-W-B-×-P1-× 1000 25.4 90 21.4 70 25.4 et plus
Données techniques
Propriétés États Performance Méthode d'essai
Résistance à la traction (MPa) Non vieilli ≥10.3 ASTM D2671
Vieillis par la chaleur× ≥6.9
Allongement ultime (%) Non vieilli ≥200
Vieillis par la chaleur× ≥100
Tenue en tension (V) Non vieilli 2500 V, 60s, Réussi UL224
Rigidité diélectrique (MV/m) Non vieilli ≥19.7 ASTM D2671
Vieillis par la chaleur× ≥15.8
Résistivité volumique (Ω-cm) Non vieilli ≥10^14 ASTM D2671
Absorption d'eau (%) Non vieilli ≤1.0 ASTM D 570
Corrosion Non vieilli Réussi UL 224
Choc thermique Non vieilli Pas de fissures, d'écoulement ou de gouttes UL 224
Flexibilité à basse température Non vieilli Pas de fissures UL 224
Inflammabilité Non vieilli Classe S3 DIN 5510-2
