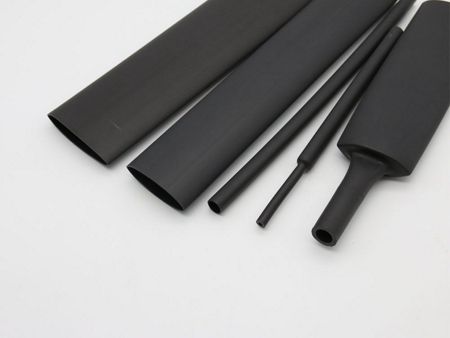

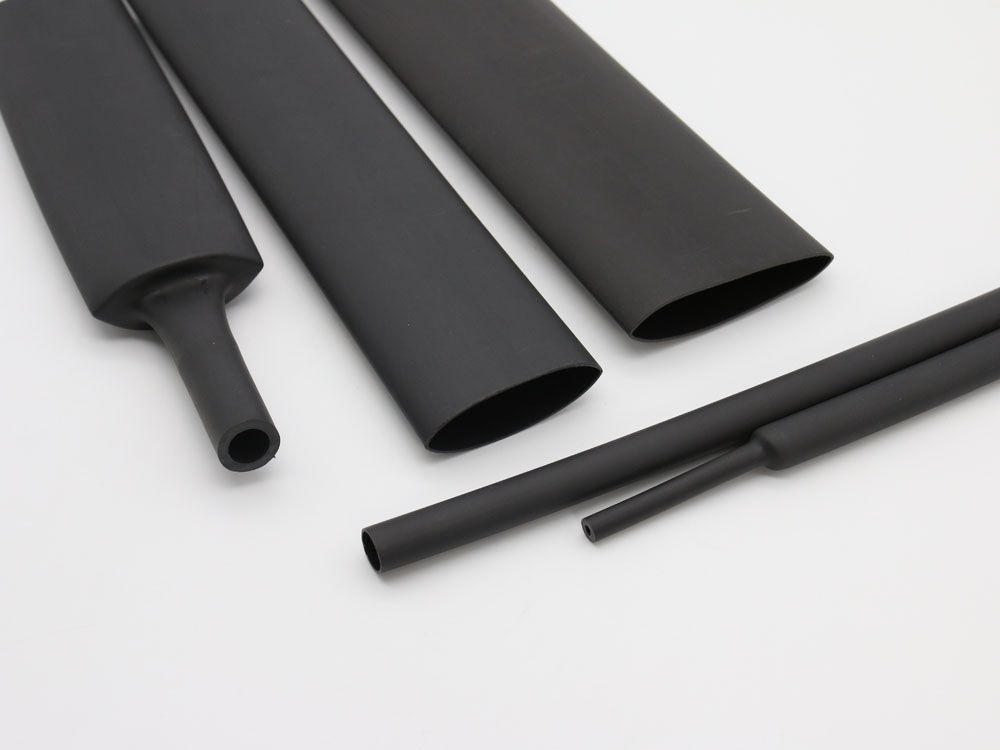

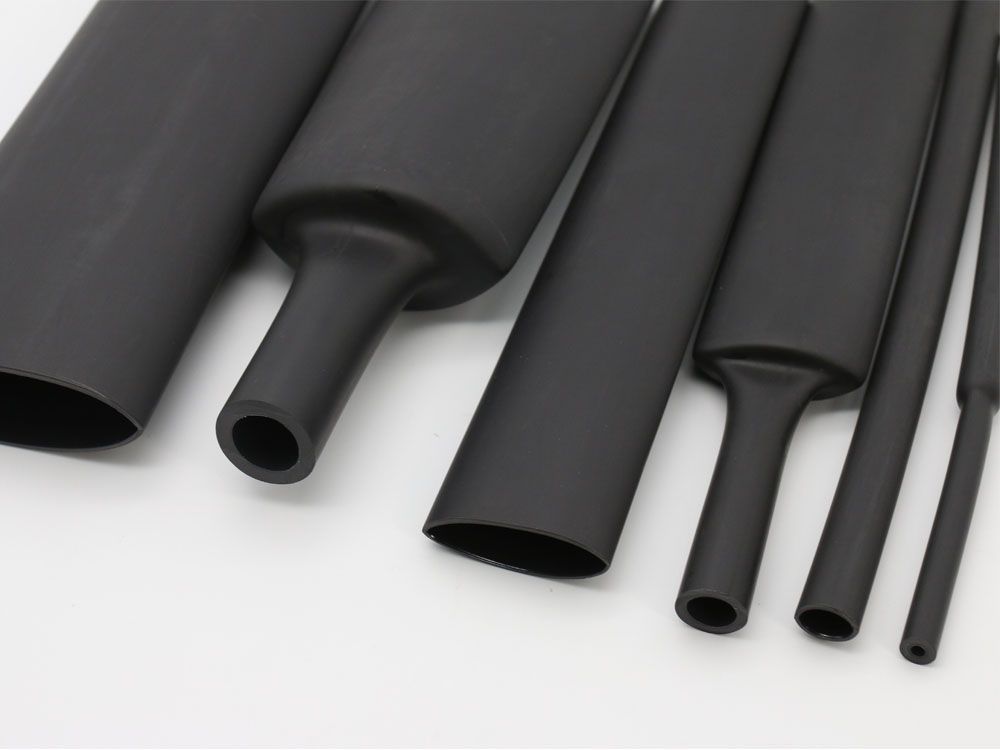

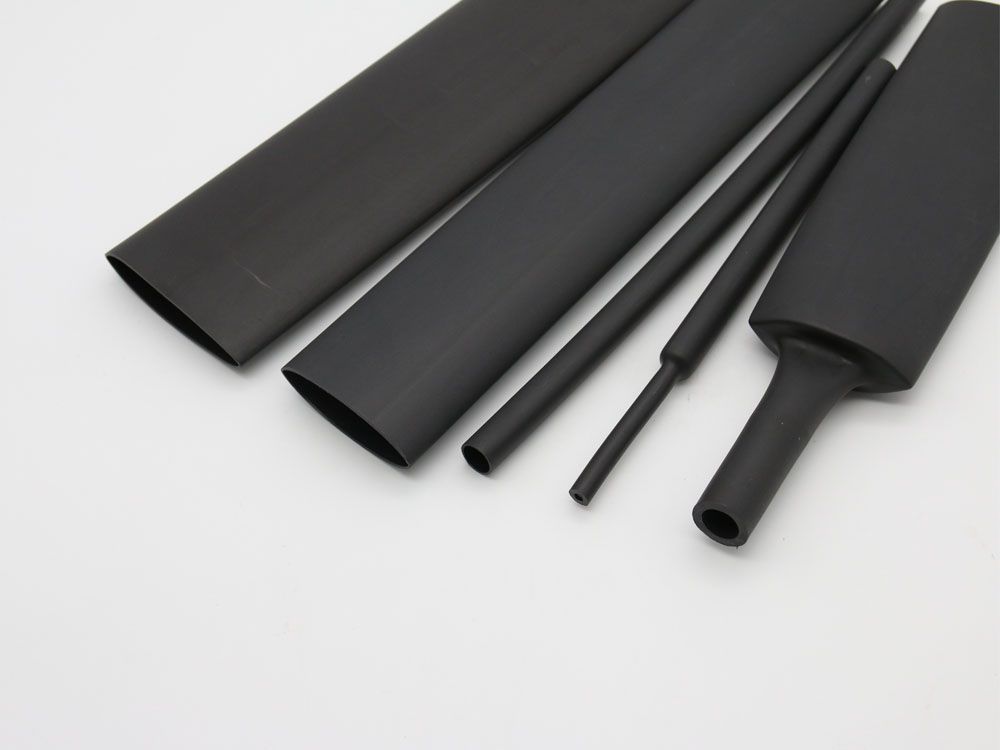

Medium Wall Heat Shrink Tubing
Modèle: SBRSM
Gaine thermorétractable ignifuge à revêtement adhésif
La gaine thermorétractable à paroi moyenne SBRSM est une gaine thermorétractable ignifugée à revêtement adhésif qui est adaptée à l'isolation, à la protection et à l'étanchéité des épissures et des terminaisons de câbles électriques basse tension. Elle convient également à la protection mécanique dans les applications d'énergie électrique basse tension où un poids léger et une flexibilité exceptionnelle sont requis.
Caractéristiques
- Rapport de rétraction: 2:1
- Etanchéité et protection des épissures et des terminaisons de câbles
- Haute résistance aux chocs et à l'abrasion
- Revêtement adhésif thermoplastique assurant une protection environnementale et une isolation absolues.
- Température de fonctionnement continu : -45℃～125℃
- Température de rétraction complète : 125℃
| Taille (mm) | Expansé | Après récupération (mm) | Paquet standard (m/pc) | |||
| Diamètre intérieur (mm) | Diamètre intérieur (mm) | Épaisseur de l'enveloppe (mm) | Épaisseur de l'adhésif (mm) | Épaisseur totale de la paroi (mm) | ||
| Ø10.2/3.0 | ≥10.2 | ≤3.0 | 1.40±0.20 | 0.35±0.15 | 1.75±0.30 | 1.22 |
| Ø16.0/5.0 | ≥16.0 | ≤5.0 | 1.50±0.20 | 0.40±0.15 | 1.90±0.30 | 1.22 |
| Ø19.1/5.6 | ≥19.1 | ≤5.6 | 2.00±0.20 | 0.45±0.20 | 2.45±0.40 | 1.22 |
| Ø25/8 | ≥25.0 | ≤8.0 | 2.00±0.25 | 0.45±0.20 | 2.45±0.40 | 1.22 |
| Ø28/9 | ≥28.0 | ≤9.0 | 2.00±0.25 | 0.50±0.20 | 2.60±0.40 | 1.22 |
| Ø35/10.2 | ≥35.0 | ≤10.2 | 2.20±0.25 | 0.78±0.20 | 2.70±0.40 | 1.22 |
| Ø38.1/12 | ≥38.1 | ≤12.0 | 2.20±0.25 | 0.50±0.20 | 2.70±0.40 | 1.22 |
| Ø43.2/12.7 | ≥43.2 | ≤12.7 | 2.20±0.25 | 0.50±0.20 | 2.70±0.40 | 1.22 |
| Ø55/16 | ≥55.0 | ≤16.0 | 2.30±0.25 | 0.50±0.20 | 2.80±0.45 | 1.22 |
| Ø63/19 | ≥63.0 | ≤19.0 | 2.50±0.35 | 0.50±0.20 | 3.00±0.45 | 1.22 |
| Ø75/22 | ≥75.0 | ≤22.0 | 2.60±0.35 | 0.50±0.20 | 3.00±0.45 | 1.22 |
| Ø85/25 | ≥85.0 | ≤25.0 | 2.80±0.35 | 0.50±0.20 | 3.30±0.45 | 1.22 |
| Ø95/29 | ≥95.0 | ≤29.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø115/34 | ≥115.0 | ≤34.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø140/42 | ≥140.0 | ≤42.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø160/48 | ≥160.0 | ≤48.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø180/58 | ≥180.0 | ≤58.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø200/60 | ≥200.0 | ≤60.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø230/69 | ≥230.0 | ≤69.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Propriété | Méthode de l'essai | Performance standard | Performance typique |
| Résistance à la traction (MPa) | ASTM D2671 | ≥10.4 | 11.5 |
| Allongement (%) | ASTM D2671 | ≥300 | 450 |
| Résistance à la traction après vieillissement (MPa) | UL224 158℃×168h | ≥7.3 | 8.5 |
| Allongement après vieillissement (%) | UL224 158℃×168h | ≥200 | 350 |
| Rigidité diélectrique (kV/mm) | IEC 60243 | ≥15 | 17.5 |
| Résistivité volumique (Ω.cm) | IEC 60093 | ≥1×1014 | 2.5×1014 |
| Propriété | Méthode de l'essai | Performance standard |
| Absorption d'eau | ASTM D570 | ＜0.2% |
| Point de ramollissement (℃) | ASTM E28 | 95±5 |
| Résistance au pelage (PE) | ASTM D 1000 | 120N/25mm |
| Résistance au pelage (AL) | ASTM D 1000 | 80N/25mm |
Si vous avez des questions sur nos produits ou si vous souhaitez demander un devis, n'hésitez pas à nous contacter à tout moment.
