Gaine tressée expansible / Gaine tressée extensible
Modèle: WPET
Gaine non thermorétractable

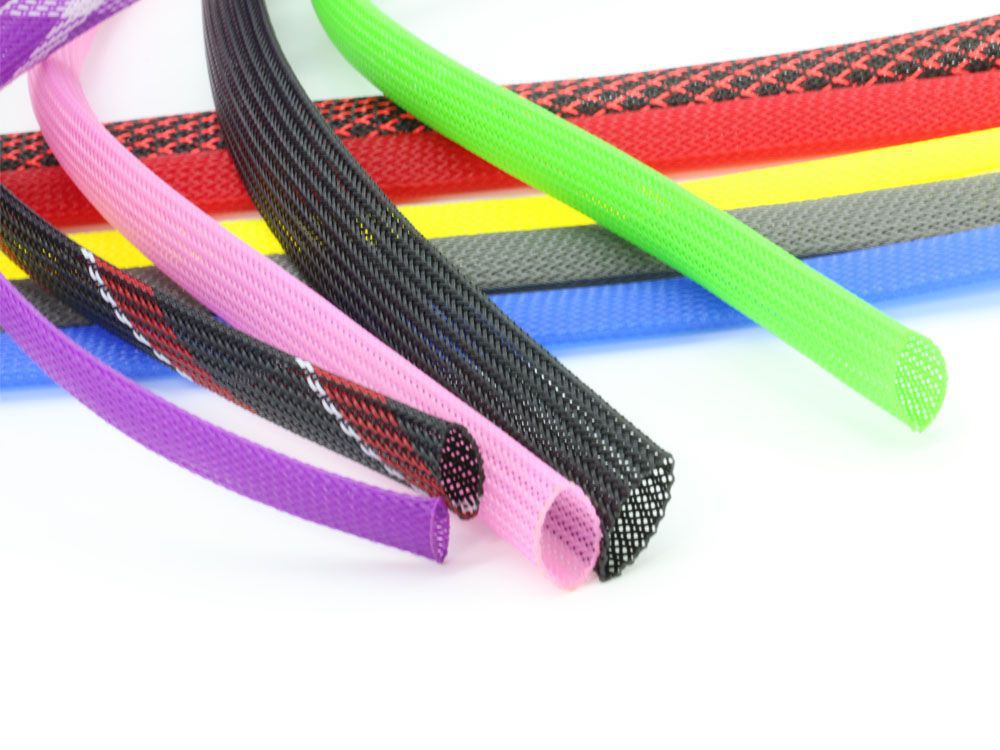

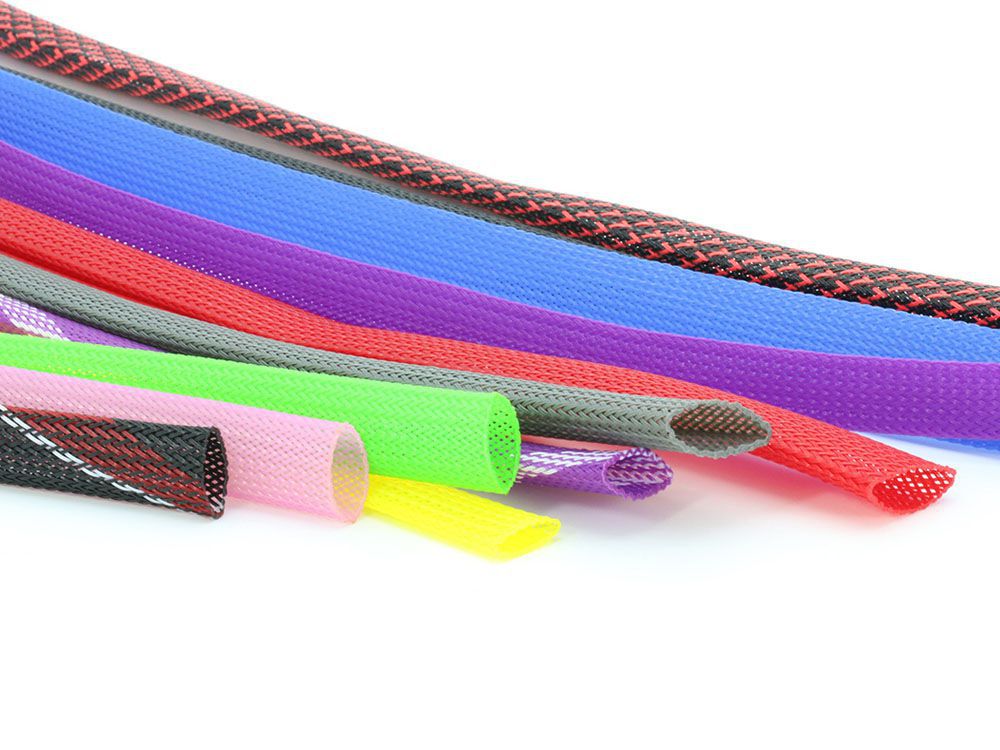

La gaine tressée expansible WPET est conçue à partir de polyéthylène téréphtalate (PET). Elle est généralement destinée à envelopper et à protéger les faisceaux de fils, les harnais de câbles et les tuyaux. La gaine tressée extensible en PET est une solution parfaite pour les applications générales de contrôle et de mise en faisceau des fils dans l'industrie, l'automobile et de nombreux autres secteurs.
Caractéristiques
- Excellente flexibilité, facile à plier
- Résistance supérieure à l'abrasion
- Installation facile et pratique
- Température de fonctionnement continu : -50℃~150℃
- Point de fusion : 240℃±10℃
- Taux de résistance à la flamme : auto-extinguible
- Couleur : noir ou autres couleurs selon la demande
Données techniques
Propriété | Méthode de l'essai | Performance |
Température de fonctionnement | \ | -50°C〜150°C |
Inflammabilité | UL94 | V-2 |
Résistance à la traction | ASTM D-2256 | >55000psi |
Adsorption d'humidité | ASTM D-570 | < 0.08% |
Température de fusion | ASTM D2117 | 240±10C |
Flexibilité à basse température | MILI 23053 | -70 C |
Norme de protection de l'environnement | \ | RoHS2.0, REACH |
Code UL | \ | E490480 |
Le choix du type de produit doit se faire selon 4 groupes de paramètres (A, B, C, D) :
- A- Nombre de fibres de chaque groupe
- B- Diamètre de chaque fibre
- C- Nombre de groupes
- D- Points du tube plat de 1 pouce (densité de tissage)
Description de la spécification : Le tube tressé en PET est composé de 72 brins de trois monofilaments de 0,25 mm, avec une densité de tressage de 8 %.
DimensionsFiche de sélection des spécifications | |||||
Mode | Taille normale (mm) | Plage d'expansion (mm) | Type recommandé | Emballage (m/rouleau) | |
Min. | Max. | ||||
2 | 1 | 5 | 1×0.20×24 | 500m/rouleau | |
3 | 1 | 6 | 1×0.20×32 | 500m/rouleau | |
1×0.25×24 | 500m/rouleau | ||||
4 | 2 | 8 | 1×0.20×40 | 500m/rouleau | |
1×0.25×32 | 500m/rouleau | ||||
3×0.20×24 | 500m/rouleau | ||||
5 | 3 | 10 | 1×0.20×48 | 500m/rouleau | |
1×0.25×40 | 500m/rouleau | ||||
6 | 4 | 12 | 1×0.20×56 | 500m/rouleau | |
1×0.25×48 | 500m/rouleau | ||||
3×0.20×32 | 500m/rouleau | ||||
7 | 5 | 14 | 1×0.20×64 | 500m/rouleau | |
1×0.25×56 | 500m/rouleau | ||||
8 | 6 | 15 | 1×0.25×64 | 500m/rouleau | |
3×0.25×24 | 500m/rouleau | ||||
10 | 7 | 20 | 3×0.20×40 | 500m/rouleau | |
3×0.25×32 | 500m/rouleau | ||||
12 | 8 | 24 | 3×0.20×48 | 500m/rouleau | |
3×0.25×40 | 250m/rouleau | ||||
14 | 10 | 28 | 3×0.20×56 | 500m/rouleau | |
3×0.25×48 | 250m/rouleau | ||||
16 | 11 | 26 | 4×0.25×48 | 250m/rouleau | |
18 | 12 | 32 | 3×0.20×64 | 500m/rouleau | |
3×0.25×56 | 250m/rouleau | ||||
20 | 12 | 38 | 3×0.20×72 | 250m/rouleau | |
3×0.25×64 | 250m/rouleau | ||||
4×0.20×64 | 250m/rouleau | ||||
25 | 14 | 39 | 3×0.20×96 | 250m/rouleau | |
3×0.25×72 | 250m/rouleau | ||||
4×0.20×72 | 200m/rouleau | ||||
4×0.25×64 | 200m/rouleau | ||||
28 | 15 | 42 | 3×0.20×120 | 250m/rouleau | |
3×0.25×80 | 200m/rouleau | ||||
4×0.25×72 | 100m/rouleau | ||||
32 | 16 | 46 | 3×0.25×96 | 150m/rouleau | |
4×0.20×96 | 200m/rouleau | ||||
35 | 18 | 50 | 5×0.25×72 | 100m/rouleau | |
38 | 20 | 57 | 3×0.25×120 | 100m/rouleau | |
40 | 22 | 60 | 4×0.25×96 | 100m/rouleau | |
45 | 25 | 70 | 4×0.25×120 | 100m/rouleau | |
5×0.25×96 | 100m/rouleau | ||||
50 | 30 | 85 | 5×0.25×120 | 100m/rouleau | |
60 | 35 | 95 | 6×0.25×120 | 50m/rouleau | |
70 | 40 | 110 | 4×0.38×120 | 50m/rouleau | |
7×0.25×120 | 50m/rouleau |
- La largeur normale de pose à plat est une donnée sans force. Les données relatives à la largeur normale de pose à plat présentent des écarts en raison de leur caractère extensible. Elles ne peuvent donc pas être considérées comme un paramètre de production, mais seulement comme une référence.
- Veuillez nous informer du diamètre extérieur, de l'étanchéité ou d'autres exigences de la gaine et nous vous recommanderons le modèle le plus approprié.
Si vous avez des questions sur nos produits ou si vous souhaitez demander un devis, n'hésitez pas à nous contacter à tout moment.
