Gaine thermorétractable à simple paroi, RSFR-HCB
Gaine thermorétractable à simple paroi, RSFR-HCB
Demander un devis

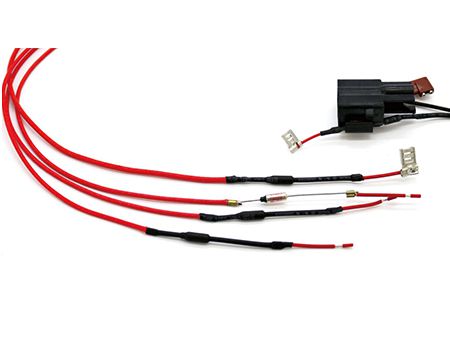

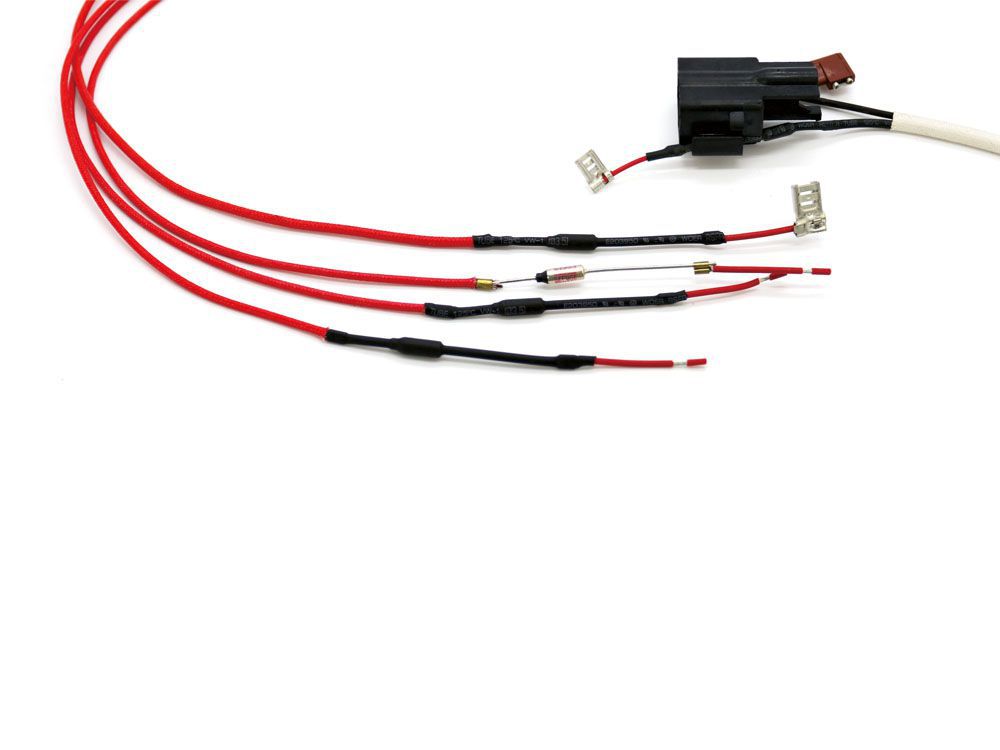

Gaine thermorétractable à simple paroi

Modèle: RSFR-HCB

Gaine thermorétractable à paroi ultra fine et très flexible

La gaine thermorétractable RSFR-HCB est un tube rétractable destiné à isoler les fils et à protéger les fils et les câbles contre l'abrasion et les dommages mécaniques. Cette gaine thermorétractable à paroi simple est aussi adaptée à la protection des faisceaux de fils légers et à la protection contre les flammes.

Caractéristiques
  • Rapport de rétraction: 2:1
  • Paroi ultra fine
  • Très flexible
  • Retardateur de flamme
  • Température de fonctionnement continu : -55℃ à 125℃
  • Température de rétraction complète : ≥110℃
  • RoHS
Applications typiques
  • Isolation électrique
  • Protection des composants électroniques
  • Soulagement des contraintes pour les connecteurs et les épissures
  • Protection contre les dommages mécaniques et l'abrasion
  • Résistance à l'humidité et à la corrosion
  • Mise en faisceau des fils
  • Harnachement des fils
Données techniques
Propriété Méthode de l'essai Performance typique
Résistance à la traction (MPa) ASTM D 2671 ≥10.4
Allongement ultime (%) ASTM D 2671 ≥200
Résistance à la traction après vieillissement thermique (MPa) 158℃×168h ≥7.3
Allongement ultime après vieillissement thermique (%) 158℃×168h ≥100
Modification longitudinale (%) ASTM D 2671 -5%～+5%
Inflammabilité ASTM D 2671, méthode C VW-1
Rigidité diélectrique (kV/mm) ASTM D 149 ≥15
Résistivité volumique (Ω.cm) ASTM D 876 ≥1014
Dimensions
Taille Tel que fourni Après récupération Paquet standard
pouce mm Diamètre intérieur (mm) Diamètre intérieur (mm) Épaisseur de la paroi (mm) Longueur de la bobine (m/bobine)
1/16 1.0 1.40±0.20 ≤0.65 0.20±0.10 200
1.5 1.90±0.20 ≤0.85 0.20±0.10 200
3/32 2.0 2.40±0.20 ≤1.00 0.22±0.10 200
2.5 2.90±0.20 ≤1.30 0.25±0.10 200
1/8 3.0 3.40±0.20 ≤1.50 0.28±0.10 200
3.5 3.90±0.20 ≤1.80 0.28±0.10 200
4.0 4.40±0.20 ≤2.00 0.30±0.10 200
3/16 4.5 4.90±0.20 ≤2.30 0.30±0.10 200
5.0 5.50±0.20 ≤2.50 0.32±0.10 100
1/4 6.0 6.50±0.20 ≤3.00 0.32±0.10 100
5/16 7.0 7.50±0.30 ≤3.50 0.32±0.10 100
8.0 8.50±0.30 ≤4.00 0.32±0.10 100
3/8 9.0 9.50±0.30 ≤4.50 0.35±0.10 100
10.0 10.50±0.30 ≤5.00 0.35±0.10 100
11.0 11.50±0.30 ≤5.50 0.40±0.10 100
1/2 12.0 12.50±0.30 ≤6.00 0.40±0.10 100
13.0 13.50±0.30 ≤6.50 0.40±0.10 100
14.0 14.50±0.30 ≤7.00 0.40±0.10 100
5/8 15.0 15.50±0.40 ≤7.50 0.40±0.10 100
16.0 16.50±0.40 ≤8.00 0.40±0.10 100
17.0 17.50±0.40 ≤8.50 0.40±0.10 100
3/4 18.0 18.50±0.40 ≤9.00 0.42±0.10 100
20.0 20.50±0.50 ≤10.0 0.45±0.10 100
22.0 22.50±0.50 ≤11.0 0.45±0.10 100
1 25.0 25.50±0.50 ≤12.5 0.45±0.10 50
28.0 28.50±0.50 ≤14.0 0.60±0.10 50
