Gaine thermorétractable à simple paroi
Modèle: RSFR-(2X)125HPF
Gaine thermorétractable sans halogène, sans phosphore rouge, retardatrice de flamme

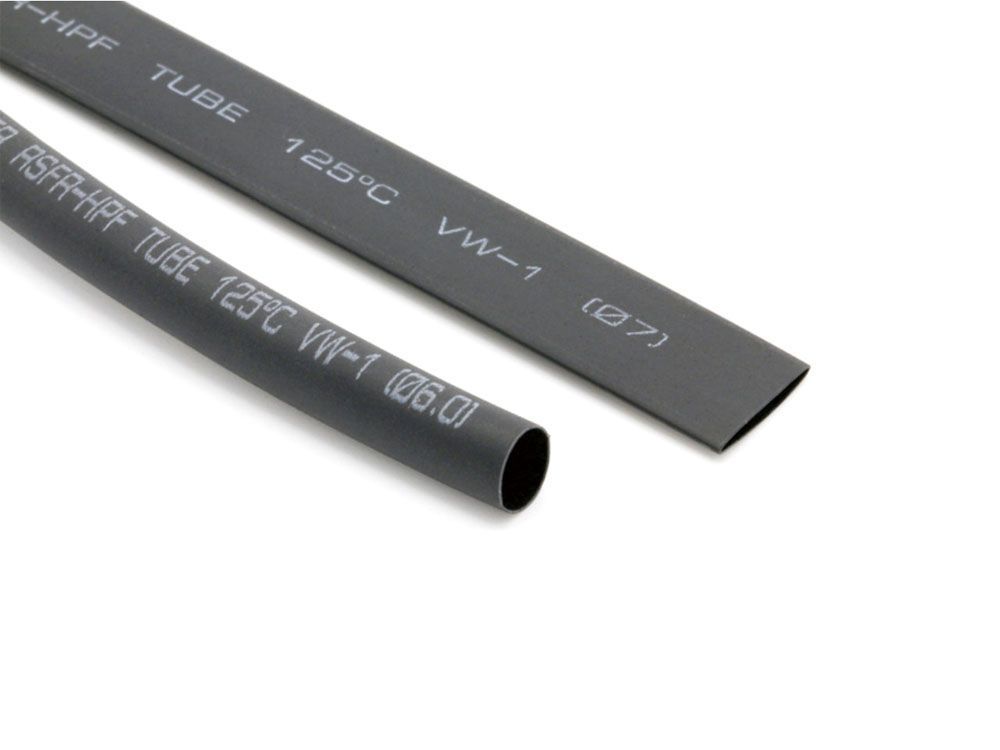

La gaine thermorétractable à simple paroi RSFR-(2X)125HPF est une gaine thermorétractable sans halogène et sans phosphore rouge. Conçue à partir de polyoléfine réticulée par rayonnement, cette gaine thermorétractable présente d'excellentes performances, moins de fumée et une faible toxicité lorsqu'elle brûle. Elle convient principalement à l'isolation des fils, à la protection contre la corrosion et à la protection mécanique, ainsi qu'au harnachement et à la protection des câbles.
Caractéristiques
- Rapport de rétraction 2:1
- Retardateur de flamme
- Résistant aux acides et aux alcalis
- Applications avec une exigence stricte en matière de protection de l'environnement.
- Température de fonctionnement continu : -55℃～125℃
- Température de rétraction complète : ≥125℃
- Isolation électrique

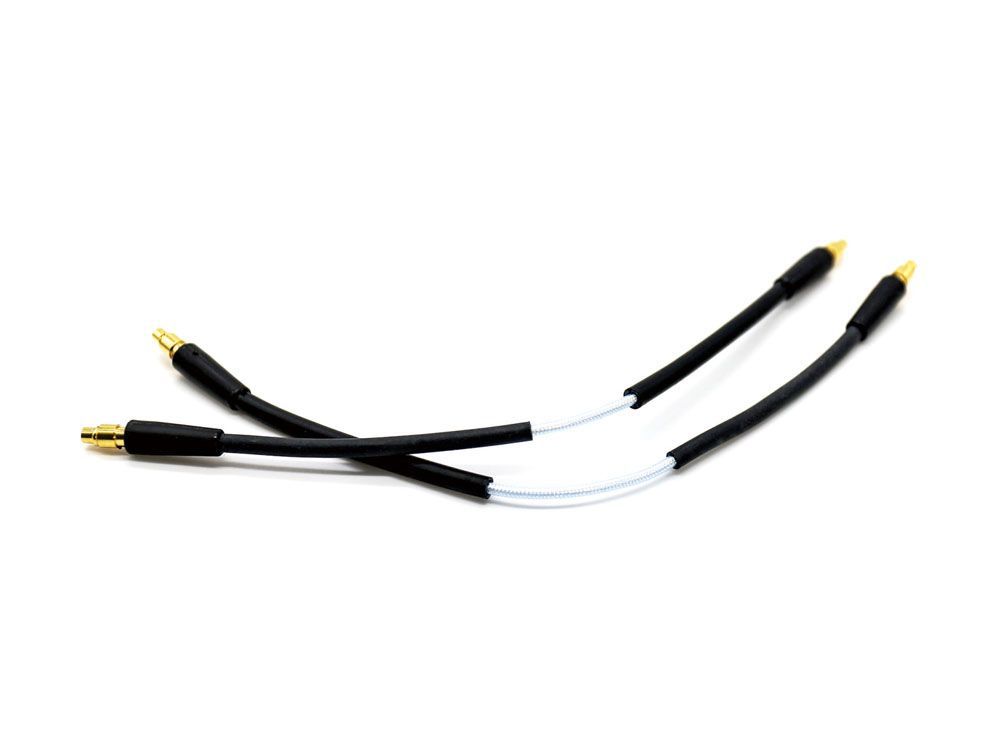

- Soulagement des contraintes pour les connecteurs et les épissures
- Protection contre les dommages mécaniques et l'abrasion
- Résistance à l'humidité et à la corrosion

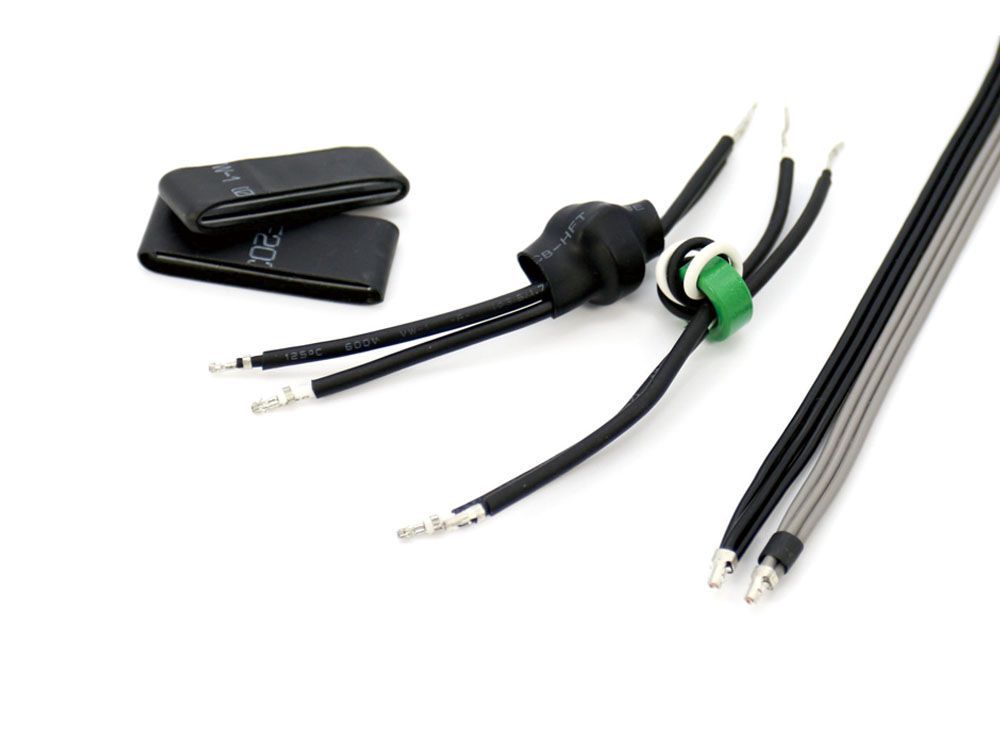

- Mise en faisceau des fils
- Cable harnessing
| Article | Méthode de l'essai | Exigence | ||
| Propriété physique | Résistance à la traction (MPa) | GB/T1040 | ≥10.4 | |
| Allongement (%) | GB/T1040 | ≥200 | ||
| Résistance à la traction après vieillissement | UL224; 158℃×168h | ≥7.3 | ||
| Allongement après vieillissement (%) | UL224; 158℃×168h | ≥100 | ||
| Résistance à la chaleur | UL224; 200℃×4h | Pas de viscosité, pas de fissures | ||
| Mélange à froid | UL224; -30℃×1h | Pas de fissure | ||
| Propriété électrique | Tenue diélectrique | 300V | UL224 | Pas de rupture à 1500V |
| 600V | UL224 | Pas de rupture à 2500V | ||
| Résistance diélectrique (kV/mm) | GB/T1408 | ≥15 | ||
| Résistance volumique (Ω.cm) | GB/T1410 | ≥1×1014 | ||
| Propriété chimique | Anti-corrosion | UL224; 158℃×168h | Réussi | |
| Stabilité au cuivre | UL224; 158℃×168h | Réussi | ||
| Inflammabilité | UL224 | VW-1 | ||
| Taille (mm) | Tel que fourni (mm) | Après récupération (mm) | Emballage standard (m/bobine) | Application (mm) | ||
| Diamètre intérieur | Épaisseur de la paroi | Diamètre intérieur | Épaisseur de la paroi | |||
| Ø0.6 | 0.9±0.2 | 0.18±0.05 | ≤0.40 | 0.33±0.10 | 200 | 0.4～0.7 |
| Ø0.8 | 1.1±0.2 | 0.18±0.05 | ≤0.50 | 0.33±0.10 | 200 | 0.6～0.8 |
| Ø1.0 | 1.5±0.2 | 0.20±0.05 | ≤0.65 | 0.36±0.10 | 200 | 0.75～0.9 |
| Ø1.5 | 2.0±0.2 | 0.20±0.05 | ≤0.85 | 0.36±0.10 | 200 | 0.95～1.4 |
| Ø2.0 | 2.5±0.2 | 0.20±0.05 | ≤1.00 | 0.45±0.10 | 200 | 1.1～1.8 |
| Ø2.5 | 3.0±0.2 | 0.20±0.05 | ≤1.30 | 0.45±0.10 | 200 | 1.35～2.3 |
| Ø3.0 | 3.5±0.2 | 0.23±0.05 | ≤1.50 | 0.45±0.10 | 200 | 1.6～2.7 |
| Ø3.5 | 4.0±0.2 | 0.23±0.05 | ≤1.80 | 0.45±0.10 | 200 | 1.85～3.2 |
| Ø4.0 | 4.5±0.2 | 0.25±0.05 | ≤2.00 | 0.45±0.10 | 200 | 2.1～3.6 |
| Ø4.5 | 5.0±0.2 | 0.28±0.05 | ≤2.30 | 0.56±0.10 | 100 | 2.35～4.0 |
| Ø5.0 | 5.5±0.2 | 0.28±0.05 | ≤2.50 | 0.56±0.10 | 100 | 2.6～4.5 |
| Ø6.0 | 6.5±0.2 | 0.28±0.05 | ≤3.00 | 0.56±0.10 | 100 | 3.1～5.4 |
| Ø7.0 | 7.5±0.3 | 0.30±0.05 | ≤3.50 | 0.56±0.10 | 100 | 3.7～6.3 |
| Ø8.0 | 8.5±0.3 | 0.30±0.08 | ≤4.00 | 0.56±0.10 | 100 | 4.2～7.2 |
| Ø9.0 | 9.5±0.3 | 0.30±0.08 | ≤4.50 | 0.56±0.10 | 100 | 4.7～8.0 |
| Ø10 | 10.5±0.3 | 0.30±0.08 | ≤5.00 | 0.56±0.10 | 100 | 5.2～9.0 |
| Ø12 | 12.5±0.3 | 0.30±0.08 | ≤6.00 | 0.56±0.10 | 100 | 6.2～11 |
| Ø14 | 14.5±0.3 | 0.35±0.08 | ≤7.00 | 0.70±0.10 | 100 | 7.3～13 |
| Ø15 | 15.5±0.4 | 0.35±0.08 | ≤7.50 | 0.70±0.10 | 100 | 7.8～14 |
| Ø16 | 16.5±0.4 | 0.35±0.10 | ≤8.00 | 0.70±0.10 | 100 | 8.3～15 |
| Ø18 | 19.0±0.5 | 0.35±0.10 | ≤9.00 | 0.70±0.10 | 100 | 9.3～17 |
| Ø20 | 22.0±0.5 | 0.40±0.10 | ≤10.00 | 0.83±0.15 | 100 | 10.4～19 |
| Ø22 | 24.0±0.5 | 0.40±0.10 | ≤11.00 | 0.83±0.15 | 100 | 11.4～21 |
| Ø25 | 26.0±0.5 | 0.45±0.10 | ≤12.50 | 0.90±0.15 | 50 | 12.8～24 |
| Ø28 | 29.0±0.5 | 0.45±0.10 | ≤14.00 | 0.90±0.15 | 50 | 14.4～29 |
| Ø30 | 31.5±1.0 | 0.45±0.12 | ≤15.00 | 1.00±0.15 | 50 | 16～29 |
| Ø35 | 36.5±1.0 | 0.45±0.12 | ≤17.50 | 1.00±0.15 | 50 | 18～34 |
| Ø40 | 41.5±1.0 | 0.50±0.12 | ≤20.00 | 1.00±0.15 | 50 | 21～39 |
