Gaine thermorétractable à simple paroi

Modèle: WMPG

Gaine d'isolation thermorétractable pour barres omnibus

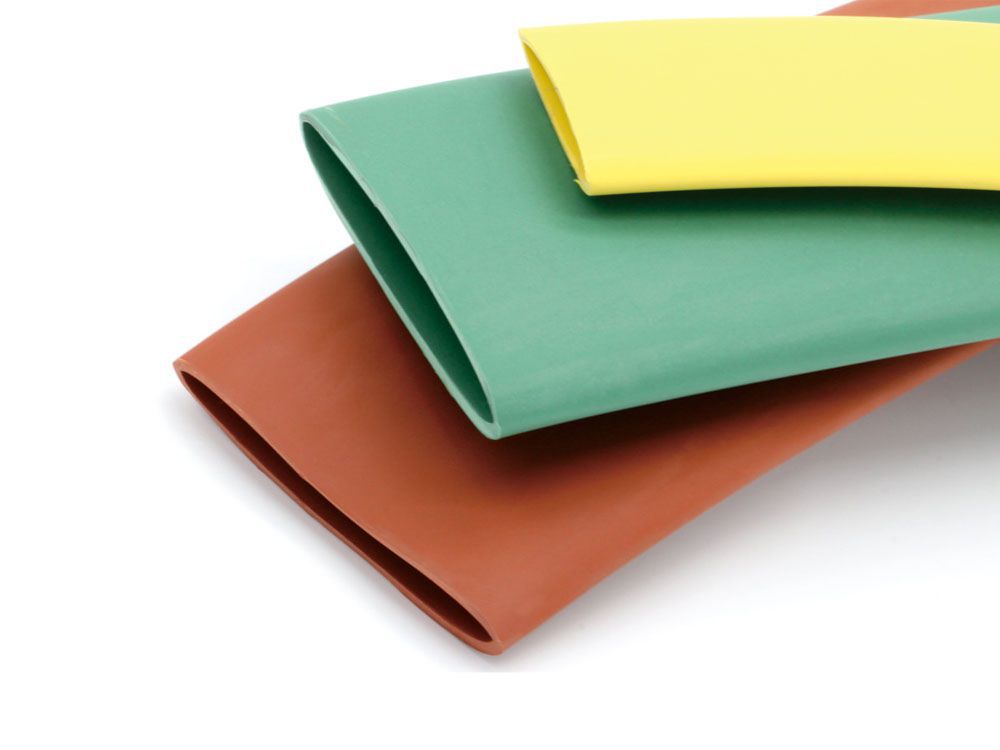

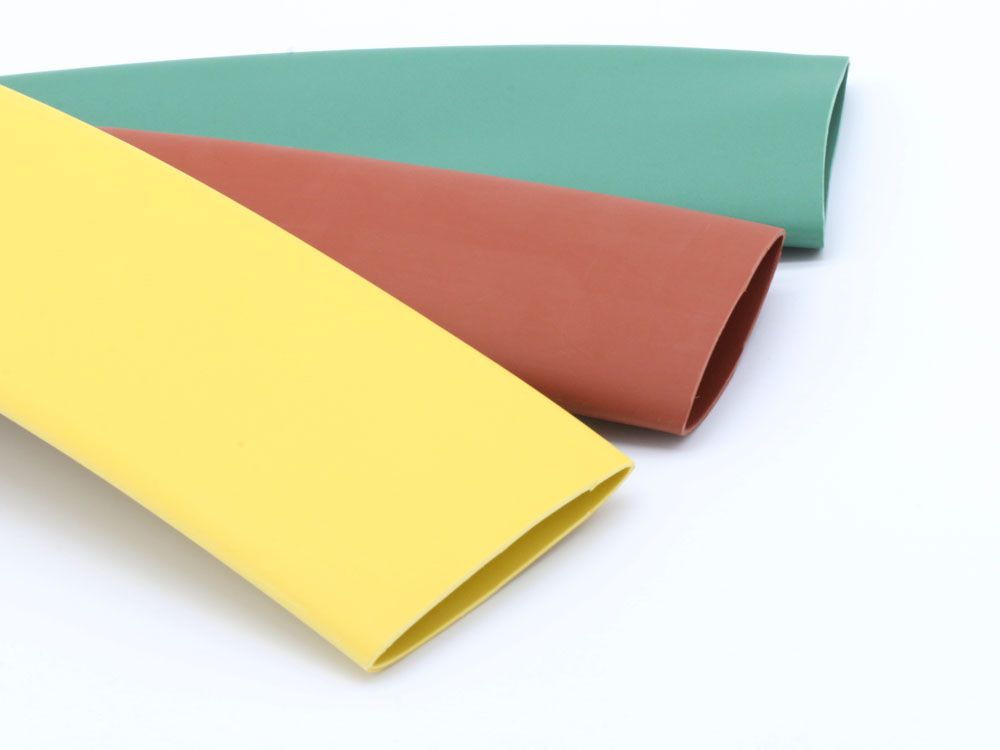

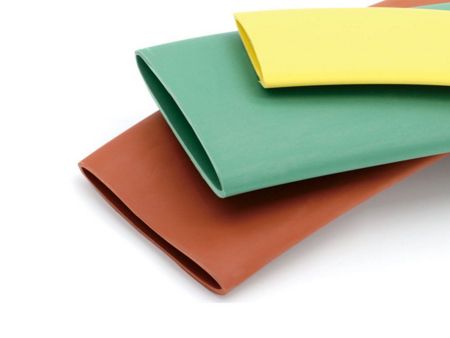

La gaine d'isolation pour barres omnibus WMPG est une gaine thermorétractable à simple paroi réalisée en polyoléfine réticulée. Elle est idéale pour les barres omnibus en cuivre ou en aluminium dans les appareillages de commutation et les postes électriques. Elle assure l'isolation et la protection contre les courts-circuits et les fuites électriques. Plusieurs options de couleur sont disponibles pour permettre de distinguer la couleur des barres omnibus.

Caractéristiques
  • Rapport de rétraction: 2:1
  • Conçu en polyoléfine réticulée
  • Isolation et protection des barres omnibus dans les tableaux de distribution et les postes électriques.
  • Conforme à la directive RoHS
  • Température de rétraction : début à 70℃, et récupération complète à 125℃.

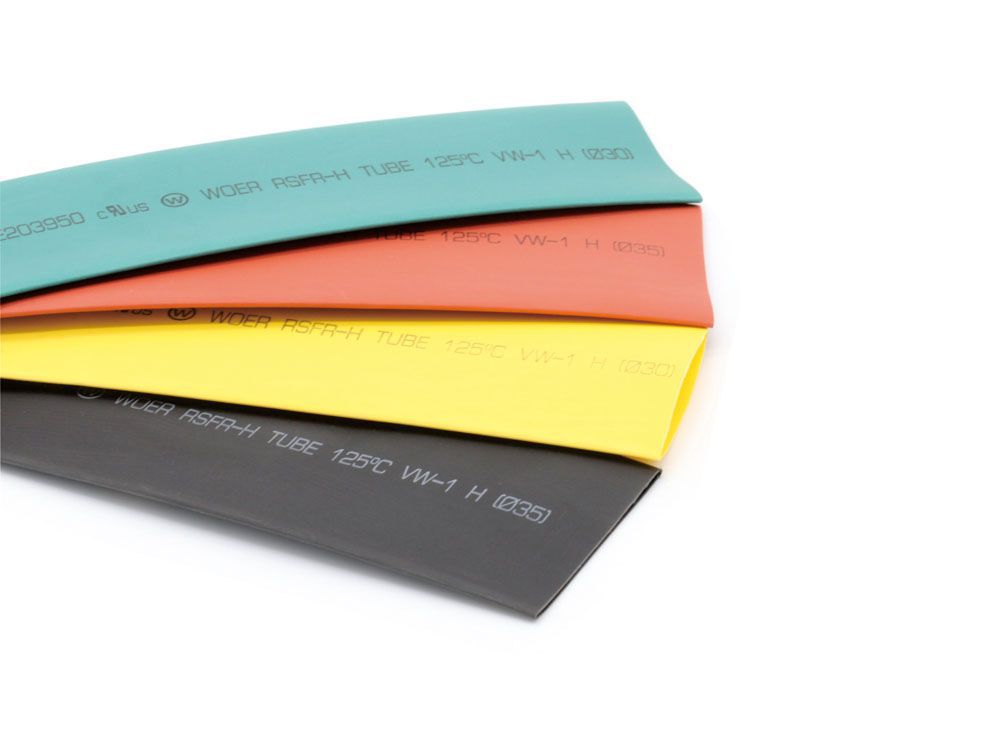

  • Couleur : jaune, rouge, vert, bleu, noir
Applications typiques
  • Isolation des jeux de barres
  • Protection contre les courts-circuits et les fuites électriques causés par les petits animaux
  • Réduction du jeu de barres
  • Distinction de la couleur des jeux de barres
Données techniques
Propriété Méthode de l'essai Performance standard
Résistance à la traction (MPa) GB/T1040 ≥8
Allongement à la rupture (%) GB/T1040 ≥300
Résistance à la traction après vieillissement (MPa) GB/T1040, GB/T7141 ≥6.4 (130℃, 168h)
Allongement à la rupture après vieillissement (%) GB/T1040, GB/T7141 ≥100 (130℃, 168h)
Dureté (Shore A) GB 2411 ≤90
Rigidité diélectrique (kV/mm) IEC 60243 ≥25
Résistivité volumique (Ω.cm) IEC 60093 ≥1×10
Constante diélectrique IEC 60250 ≤3.0
Retrait longitudinal ASTM-D-2671 ≤10%
Excentricité ASTM-D-2671 ≤30%(10kV); ≤50%(35kV)
Absorption d'eau (%) ISO 62 ≤0.5
Inflammabilité (indice d'oxygène) ISO 4589 ≥28
Dimensions

Gaine thermorétractable à simple paroi série WMPG 1kV

Code de commande Largeur du jeu de barres (carré) (mm) Tel que fourni (mm) Après récupération (mm) Paquet standard (m/rouleau)
Diamètre intérieur (Min) Épaisseur de la paroi Diamètre intérieur (Max) Épaisseur de la paroi
1kV WMPG 30/15 30 31.5±1.0 0.50±0.15 ≤15 0.95±0.15 50
1kV WMPG 35/18 35 36.5±1.5 0.50±0.15 ≤18 1.00±0.15 50
1kV WMPG 40/20 40 41.5±1.5 0.55±0.15 ≤20 1.00±0.15 50
1kV WMPG 45/23 45 46.5±1.5 0.55±0.15 ≤23 1.00±0.15 25
1kV WMPG 50/25 50 51.0±2.0 0.55±0.15 ≤25 1.00±0.15 25
1kV WMPG 60/30 60 60.0±3.0 0.60±0.20 ≤30 1.30±0.20 25
1kV WMPG 65/33× 60 65.0±3.0 0.60±0.20 ≤33 1.30±0.20 25
1kV WMPG 70/35 70 70.0±3.0 0.65±0.20 ≤35 1.30±0.20 25
1kV WMPG 75/38× 75 75.0±3.0 0.65±0.20 ≤38 1.30±0.20 25
1kV WMPG 80/40 80/100 80.0±3.0 0.65±0.20 ≤40 1.46±0.20 25
1kV WMPG 85/43× 80/100 85.0±3.0 0.65±0.20 ≤43 1.46±0.20 25
1kV WMPG 90/45 100 90.0±4.0 0.65±0.20 ≤45 1.46±0.20 25
1kV WMPG 100/50 100/120 100.0±4.0 0.65±0.20 ≤50 1.46±0.20 25
1kV WMPG 120/60 150 120.0±4.0 0.65±0.20 ≤60 1.46±0.20 25
1kV WMPG 150/75 180 150.0±4.0 0.65±0.20 ≤75 1.46±0.20 25
1kV WMPG 180/90 MAX 180.0±4.0 0.65±0.20 ≤90 1.46±0.20 25
1kV WMPG 210/105× MAX 210.0±4.0 0.65±0.20 ≤105 1.46±0.20 25
1kV WMPG 230/115× MAX 230.0±4.0 0.65±0.20 ≤115 1.46±0.20 25
1kV WMPG 250/125× MAX 250.0±5.0 0.65±0.20 ≤125 1.46±0.20 25
1kV WMPG 300/150× MAX 300.0±5.0 0.65±0.20 ≤150 1.46±0.20 25

Gaine thermorétractable à simple paroi série WMPG 10kV

Code de commande Largeur du jeu de barres (carré) (mm) Tel que fourni (mm) Après récupération (mm) Paquet standard (m/rouleau)
Diamètre intérieur (Min) Épaisseur de la paroi Diamètre intérieur (Max) Épaisseur de la paroi
10kV WMPG 15/8 15/12 15.0±0.8 1.20±0.30 ≤8 2.10±0.30 25
10kV WMPG 20/10 20/15 20.0±0.8 1.20±0.30 ≤10 2.10±0.30 25
10kV WMPG 25/12 25/18 25.0±0.8 1.20±0.30 ≤12 2.10±0.30 25
10kV WMPG 30/15 30/20 30.0±0.8 1.20±0.30 ≤15 2.10±0.30 25
10kV WMPG 40/20 40/30 40.0±1.0 1.20±0.30 ≤20 2.30±0.30 25
10kV WMPG 50/25 50/35 50.0±2.0 1.20±0.30 ≤25 2.30±0.30 25
10kV WMPG 60/30 60/45 60.0±3.0 1.20±0.30 ≤30 2.30±0.30 25
10kV WMPG 65/33× 65/45 65.0±3.0 1.20±0.30 ≤33 2.30±0.30 25
10kV WMPG 70/35 70/50 70.0±3.0 1.20±0.30 ≤35 2.30±0.30 25
10kV WMPG 75/38× 75/50 75.0±3.0 1.20±0.30 ≤38 2.30±0.30 25
10kV WMPG 80/40 80/55 80.0±3.0 1.20±0.30 ≤40 2.30±0.30 25
10kV WMPG 85/43× 80/65 85.0±3.0 1.20±0.30 ≤43 2.40±0.30 25
10kV WMPG 100/50 100/75 100.0±4.0 1.20±0.30 ≤50 2.40±0.30 25
10kV WMPG 120/60 120/85 120.0±4.0 1.20±0.30 ≤60 2.40±0.30 25
10kV WMPG 150/75 150/105 150.0±4.0 1.20±0.30 ≤75 2.40±0.30 25
10kV WMPG 180/90 180/120 180.0±5.0 1.20±0.30 ≤90 2.40±0.30 25
10kV WMPG 210/105× 210/140 210.0±5.0 1.20±0.30 ≤105 2.40±0.30 20
10kV WMPG 230/115 230/150 230.0±5.0 1.20±0.40 ≤115 2.40±0.30 20
10kV WMPG 250/125× 250/180 250.0±5.0 1.20±0.40 ≤125 2.40±0.30 20
10kV WMPG 300/150× 300/210 300.0±5.0 1.20±0.40 ≤150 2.40±0.30 15

Gaine thermorétractable à simple paroi série WMPG 20kV

Code de commande Largeur du jeu de barres (carré) (mm) Tel que fourni (mm) Après récupération (mm) Paquet standard (m/rouleau)
Diamètre intérieur (Min) Épaisseur de la paroi Diamètre intérieur (Max) Épaisseur de la paroi
20kV WMPG 15/8 15/12 15.0±0.8 1.30±0.30 ≤8 2.50±0.20 25
20kV WMPG 20/10 20/15 20.0±0.8 1.30±0.30 ≤10 2.50±0.20 25
20kV WMPG 25/13 25/18 25.0±0.8 1.30±0.30 ≤13 2.50±0.20 25
20kV WMPG 30/15 30/20 30.0±0.8 1.30±0.30 ≤15 2.50±0.20 25
20kV WMPG 40/20 40/30 40.0±1.0 1.40±0.40 ≤20 2.80±0.30 25
20kV WMPG 50/25 50/35 50.0±2.0 1.40±0.40 ≤25 2.80±0.30 25
20kV WMPG 60/30 60/45 60.0±3.0 1.40±0.40 ≤30 2.80±0.30 25
20kV WMPG 65/33× 65/45 65.0±3.0 1.40±0.40 ≤33 2.80±0.30 25
20kV WMPG 70/35 70/50 70.0±3.0 1.40±0.40 ≤35 2.80±0.30 25
10kV WMPG 75/38 75/50 75.0±3.0 1.40±0.40 ≤38 2.80±0.30 25
20kV WMPG 80/40 80/55 80.0±3.0 1.40±0.40 ≤40 2.80±0.30 25
20kV WMPG 85/43× 80/65 85.0±3.0 1.40±0.40 ≤43 2.80±0.30 25
20kV WMPG 100/50 100/75 100.0±4.0 1.40±0.40 ≤50 2.80±0.30 25
20kV WMPG 120/60 120/85 120.0±4.0 1.40±0.40 ≤60 2.80±0.30 25
20kV WMPG 150/75 150/105 150.0±4.0 1.40±0.40 ≤75 2.80±0.30 25
20kV WMPG 180/90 180/120 180.0±5.0 1.40±0.40 ≤90 2.80±0.30 25
20kV WMPG 210/105× 210/140 210.0±5.0 1.40±0.40 ≤105 2.80±0.30 20
20kV WMPG 230/115× 230/150 230.0±5.0 1.40±0.40 ≤115 2.80±0.30 20

Gaine thermorétractable à simple paroi série WMPG 35kV

Code de commande Largeur du jeu de barres (carré) (mm) Tel que fourni (mm) Après récupération (mm) Paquet standard (m/rouleau)
Diamètre intérieur (Min) Épaisseur de la paroi Diamètre intérieur (Max) Épaisseur de la paroi
35kV WMPG 30/15 30 30.0±1.0 1.90±0.50 ≤15 4.00±0.30 15
35kV WMPG 35/18 30/40 35.0±1.0 1.90±0.50 ≤18 4.00±0.30 15
35kV WMPG 40/20 40 40.0±1.0 1.90±0.50 ≤20 4.00±0.30 15
35kV WMPG 50/25 50 50.0±2.0 1.90±0.50 ≤25 4.00±0.30 15
35kV WMPG 60/30 60 60.0±2.0 1.90±0.50 ≤30 4.00±0.30 15
35kV WMPG 65/33× 60/70 65.0±2.0 1.90±0.50 ≤33 4.00±0.30 15
35kV WMPG 70/35 70 70.0±2.0 1.90±0.50 ≤35 4.00±0.30 15
35kV WMPG 75/38× 70/80 75.0±2.0 1.90±0.50 ≤38 4.00±0.30 15
35kV WMPG 80/40 80/100 80.0±4.0 1.90±0.50 ≤40 4.00±0.30 15
35kV WMPG 100/50 100/120 100.0±4.0 1.90±0.50 ≤50 4.00±0.30 15
35kV WMPG 120/60 150 120.0±4.0 1.90±0.50 ≤60 4.00±0.30 15
35kV WMPG 150/75 180 150.0±4.0 1.90±0.50 ≤75 4.00±0.30 15
35kV WMPG 180/90* MAX 180.0±5.0 1.90±0.50 ≤90 4.00±0.30 15
35kV WMPG 210/105* MAX 210.0±5.0 1.90±0.50 ≤105 4.00±0.30 15
35kV WMPG 230/115* MAX 230.0±5.0 1.90±0.50 ≤115 4.00±0.30 15
35kV WMPG 250/125* MAX 250.0±5.0 1.90±0.50 ≤125 4.00±0.30 15
35kV WMPG 300/150* MAX 300.0±5.0 1.90±0.50 ≤150 4.00±0.30 15

Remarque : les tailles marquées d'un * ne sont pas des articles de stock standard.
