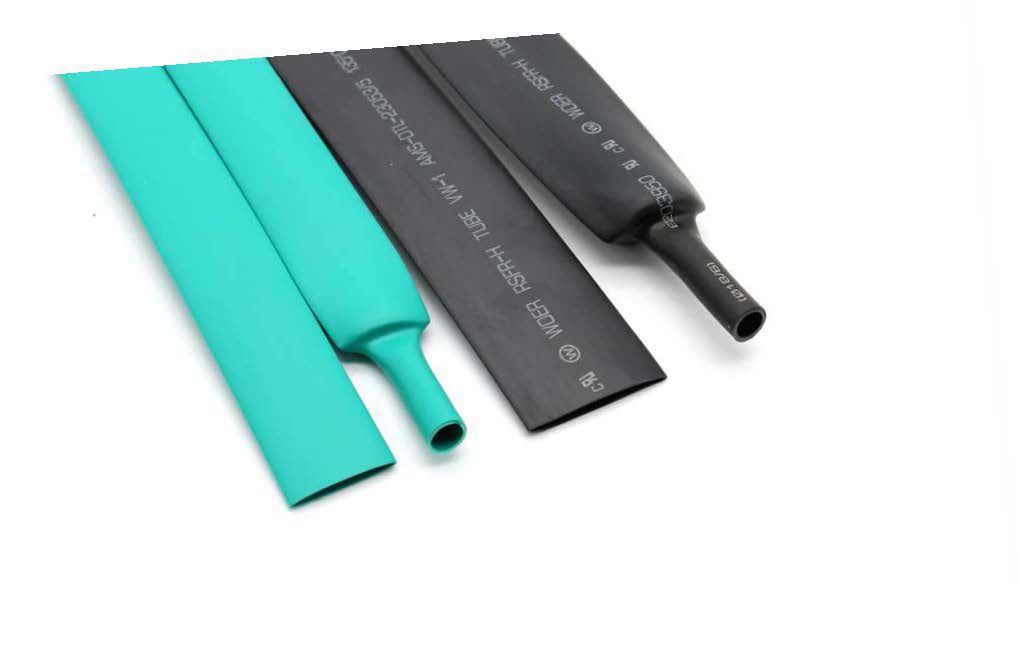

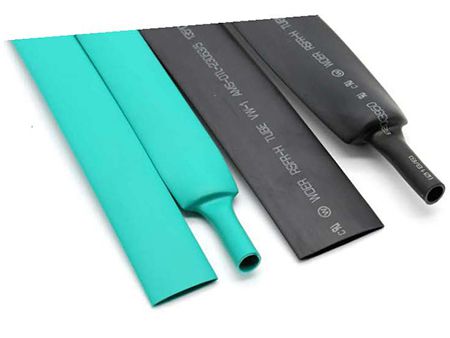

Gaine thermorétractable à simple paroi
Modèle: RSFR-135G(3X)
Gaine thermorétractable à paroi ultra fine et très flexible
La gaine thermorétractable à simple paroi RSFR-135G(3X) est très flexible, ignifuge et rapidement rétractable, assurant une protection exclusive contre l'abrasion et l'humidité pour les fils et les câbles. La paroi ultra fine permet à la gaine thermorétractable de s'insérer facilement dans les petits espaces.
Caractéristiques
- Rapport de rétraction: 3:1
- Paroi ultra fine
- Très flexible
- Retardateur de flamme
- Température de fonctionnement continu: -55℃to135℃
- Température de rétraction complète : ≥120℃
- Conforme à la directive RoHS
- Conforme à SAE-AMS-DTL-23053/5, Classe 1 et 3
- Isolation électrique
- Protection des composants électroniques

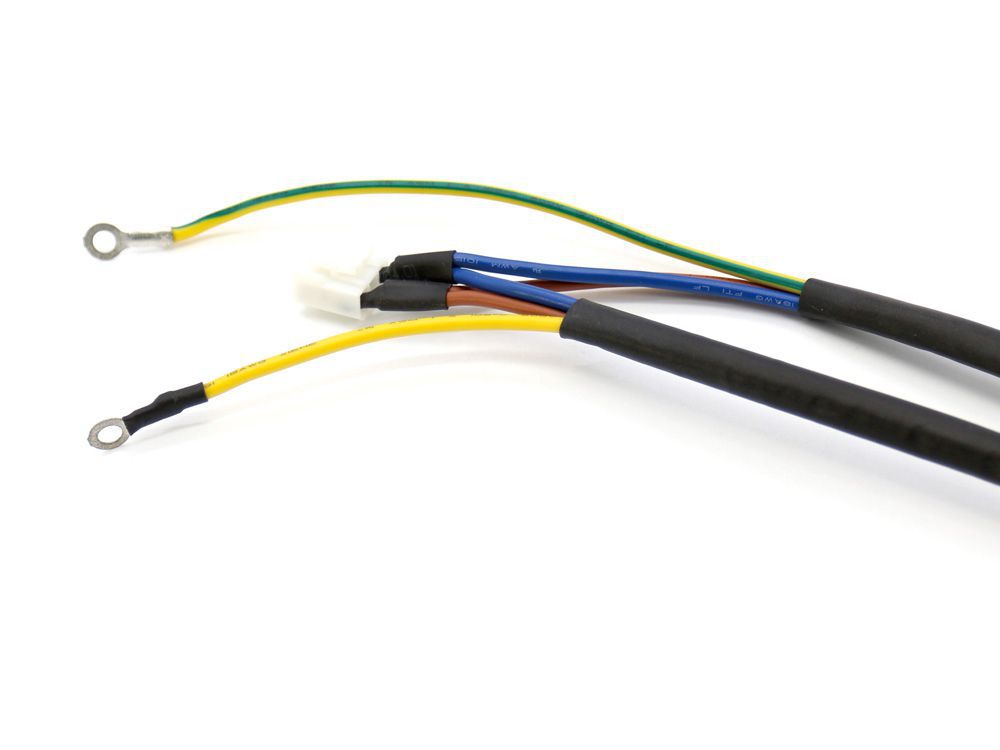

- Soulagement des contraintes pour les connecteurs et les épissures
- Protection contre les dommages mécaniques et l'abrasion
- Résistance à l'humidité et à la corrosion
- Mise en faisceau des fils
- Harnachement des fils
Propriété | Méthode de l'essai | Performance typique |
Résistance à la traction (MPa) | ASTM D 2671 | ≥10.4 |
Allongement ultime (%) | ASTM D 2671 | ≥200 |
Résistance à la traction après vieillissement thermique (MPa) | 175℃×168h | ≥7.3MPa |
Allongement ultime après vieillissement thermique (%) | 175℃×168h | ≥100 |
Modification longitudinale (%) | ASTM D 2671 | -5%~+5% |
Inflammabilité | ASTM D 2671, méthode C | VW-1 |
Résistance à la tension | UL 224, 2500V, 60s | Pas de rupture |
Choc thermique | UL 224,250℃×4h | Pas de fissures, de coulures ou de gouttes |
Rigidité diélectrique (kV/mm) | ASTM D 149 | ≥15 |
Résistivité volumique (Ω.cm) | ASTM D 876 | ≥1014 |
Taille | Tel que fourni | Après récupération | Paquet standard | ||
pouce | mm | Diamètre intérieur (mm) | Diamètre intérieur, Max (mm) | Épaisseur de la paroi, nominale (mm) | Longueur de la bobine (m/bobine) |
1/16 | 1.5 | 1.5 | ≤0.5 | 0.45±0.10 | 200 |
1/8 | 3.0 | 3.0 | ≤1.0 | 0.55±0.10 | 200 |
3/16 | 4.5 | 4.5 | ≤1.5 | 0.60±0.10 | 100 |
1/4 | 6.0 | 6.0 | ≤2.0 | 0.65±0.10 | 100 |
3/8 | 9.0 | 9.0 | ≤3.0 | 0.75±0.15 | 50 |
1/2 | 12 | 12.0 | ≤4.0 | 0.75±0.15 | 50 |
5/8 | 15 | 15.0 | ≤5.0 | 0.80±0.15 | 50 |
3/4 | 18 | 18.0 | ≤6.0 | 0.85±0.15 | 50 |
1 | 24 | 24.0 | ≤8.0 | 1.00±0.20 | 25 |
1-1/4 | 30 | 30.0 | ≤10.0 | 1.15±0.20 | 25 |
1-1/2 | 39 | 39.0 | ≤13.0 | 1.50±0.20 | 25 |
2 | 50 | 50 | ≤16.0 | 2.50±0.20 | 25 |
60 | 60 | ≤20.0 | 2.60±0.20 | 25 | |
70 | 70 | ≤23.0 | 2.60±0.20 | 25 | |
3 | 80 | 80 | ≤26.0 | 2.60±0.20 | 25 |
90 | 90 | ≤30.0 | 2.60±0.20 | 25 | |
4 | 100 | 100 | ≤33.0 | 2.60±0.20 | 25 |
