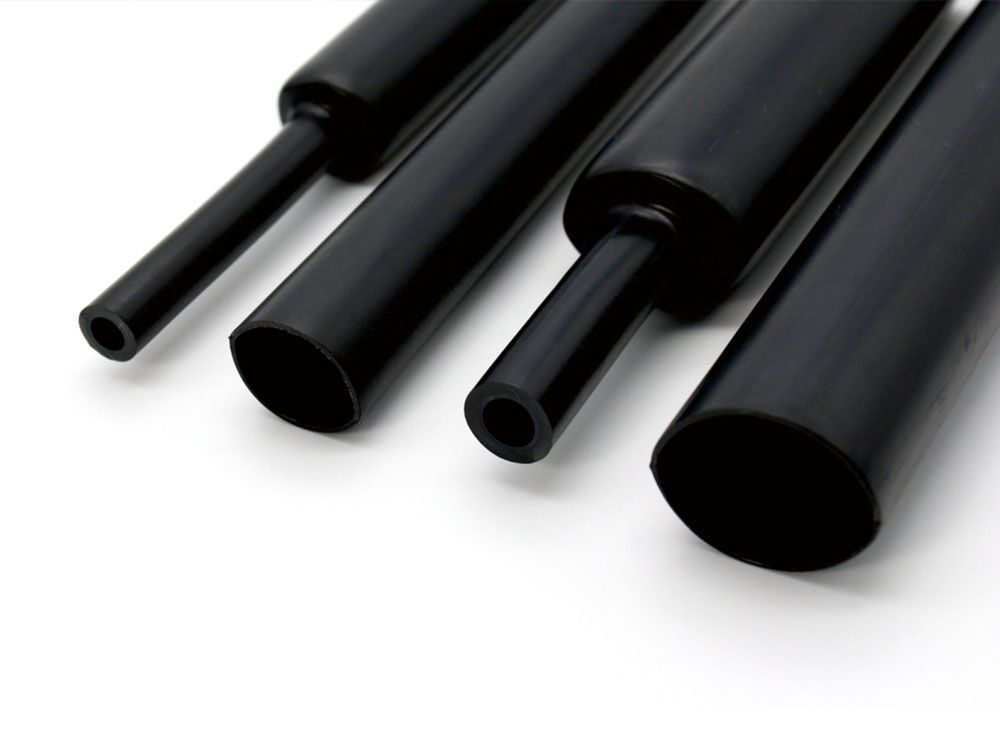

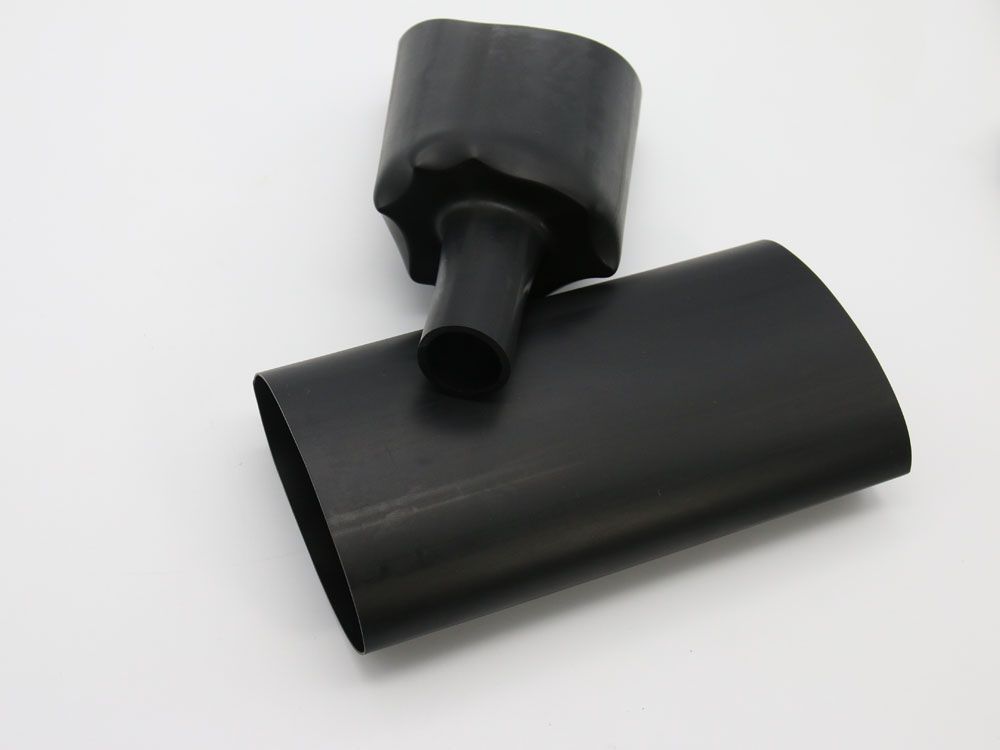

Gaine thermorétractable à paroi épaisse
Modèle: SBRSW-NF
Gaine thermorétractable en polyoléfine réticulée doublée d'adhésif
Notre gaine thermorétractable à paroi épaisse SBRSW-NF est une gaine thermorétractable à revêtement adhésif présentant une fiabilité optimale pour l'isolation et la protection des joints et des terminaisons de câbles dans diverses applications électriques.
Caractéristiques
- Rapport de rétraction de 3:1, not flame-retardant
- Capable de résister aux exigences mécaniques sévères des installations U.R.D., submersibles et à enfouissement direct.
- Résistance élevée aux chocs, à l'abrasion, à la corrosion et aux produits chimiques.
- Conçu pour une application continue de 1kV, 90℃.
- Revêtement adhésif thermoplastique assurant une protection environnementale et une isolation absolues.
- Température de fonctionnement continu : -45℃～110℃
- Température de rétraction intégrale : 125℃
| Taille (mm) | Expansé | Après récupération | Paquet standard (m/pc) | |||
| Diamètre intérieur (mm) | Diamètre intérieur (mm) | Épaisseur de l'enveloppe (mm) | Épaisseur de l'adhésif (mm) | Épaisseur totale de la paroi (mm) | ||
| 8.0/2.0 | 8.0 | 2.0 | 1.80±0.30 | 0.55±0.20 | 2.35±0.35 | 1.22 |
| 9.0/3.0 | 9.0 | 3.0 | 2.00±0.30 | 0.55±0.20 | 2.55±0.40 | 1.22 |
| 13.0/4.0 | 13.0 | 4.0 | 2.30±0.30 | 0.55±0.20 | 2.85±0.40 | 1.22 |
| 16.0/5.0 | 16.0 | 5.0 | 2.30±0.30 | 0.60±0.20 | 2.90±0.50 | 1.22 |
| 22.0/6.0 | 22.0 | 6.0 | 2.50±0.40 | 0.60±0.20 | 3.10±0.50 | 1.22 |
| 28.0/6.0 | 28.0 | 6.0 | 2.70±0.40 | 0.70±0.25 | 3.40±0.50 | 1.22 |
| 33.0/8.0 | 33.0 | 8.0 | 2.80±0.40 | 0.80±0.25 | 3.60±0.60 | 1.22 |
| 38.1/12.0 | 38.1 | 12.0 | 3.10±0.50 | 0.80±0.25 | 3.90±0.60 | 1.22 |
| 43.2/12.0 | 43.2 | 12.0 | 3.50±0.50 | 0.80±0.25 | 4.30±0.70 | 1.22 |
| 55.0/16.0 | 55.0 | 16.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 65.0/19.0 | 65.0 | 19.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 75.0/22.0 | 75.0 | 22.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 85.0/25.0 | 85.0 | 25.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 95.0/30.0 | 95.0 | 30.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 105.0/30.0 | 105.0 | 30.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 120.0/39.0 | 120.0 | 39.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 130.0/40.0 | 130.0 | 40.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 140.0/42.0 | 140.0 | 42.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 160.0/50.0 | 160.0 | 50.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 180.0/60.0 | 180.0 | 60.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 200.0/69.0 | 200.0 | 69.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
Remarque : Les gaines sans adhésif sont disponibles sur demande.
Données techniques| Propriété | Méthode de l'essai | Performance standard | Performance typique |
| Résistance à la traction (MPa) | ASTM D2671 | ≥10.4 | 11.5 |
| Allongement (%) | ASTM D2671 | ≥300 | 450 |
| Résistance à la traction après vieillissement (MPa) | UL224 158℃×168h | ≥7.3 | 8.5 |
| Allongement après vieillissement (%) | UL224 158℃×168h | ≥200 | 350 |
| Rigidité diélectrique (kV/mm) | IEC 60243 | ≥15 | 17.5 |
| Résistivité volumique (Ω.cm) | IEC 60093 | ≥1×1014 | 2.5×1014 |
| Propriété | Méthode de l'essai | Performance standard |
| Absorption d'eau | ASTM D570 | ＜0.2% |
| Point de ramollissement (℃) | ASTM E28 | 95±5 |
| Résistance au pelage (PE) | ASTM D 1000 | 120N/25mm |
| Résistance au pelage (AL) | ASTM D 1000 | 80N/25mm |
