Manchon pour marquage de câbles, thermorétractable haute température / Manchons de marquage de fils hautes températures

Manchons d'identification thermorétractables haute température

Modèle: PSFR

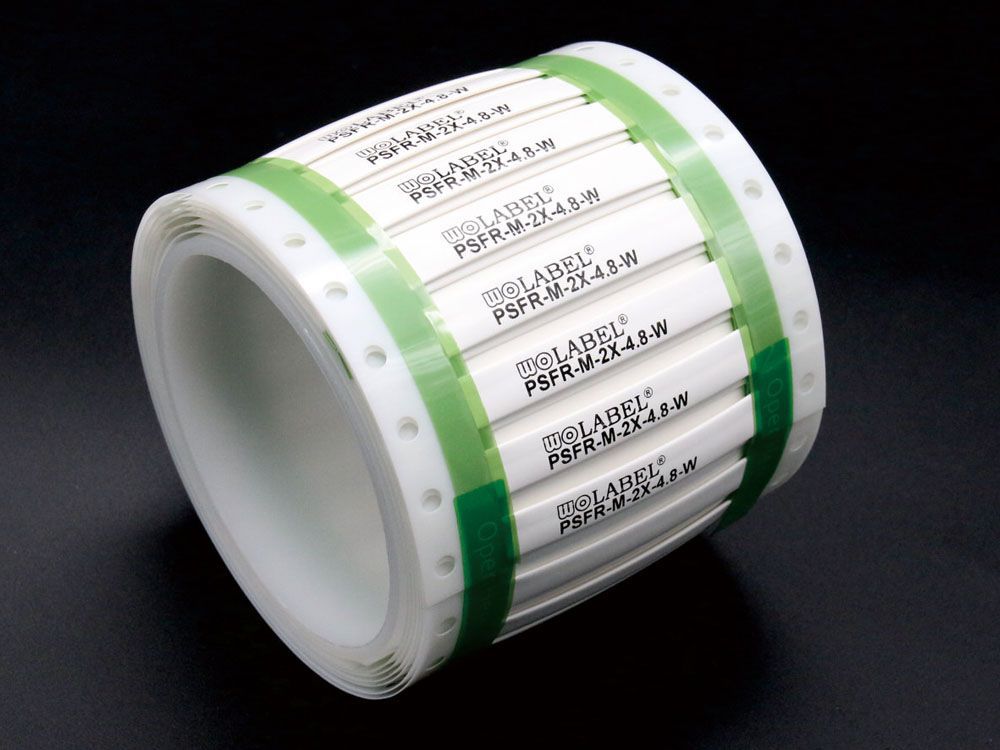

Le manchon de marquage thermorétractable haute température PSFR-M est une catégorie de manchons d'identification thermorétractables conçus pour l'identification des fils et des câbles dans des applications soumises à des températures élevées ou nécessitant une résistance maximale aux carburants, aux lubrifiants et aux solvants de nettoyage. Le manchon thermorétractable de marquage de fils PSFR-M est imprimable à l'aide d'une imprimante à transfert thermique. Les marques d'identification sont durables et restent lisibles même lorsqu'elles sont exposées à l'abrasion, aux solvants de nettoyage agressifs et aux fluides industriels.

Normes

AMS-DTL-23053/18, SAE-AS 81531, MIL-STD-202F/Method 215J, UL224, RoHS etc.

Caractéristiques
  • Matériau : réalisé à partir de PVDF irradié, stabilisé thermiquement, ignifugé et modifié.
  • Application : défense, aérospatiale, transports en commun, etc.
  • Température de fonctionnement : -55℃～+225℃
  • Température minimale de récupération : +135℃
  • Température maximale de stockage : +50℃
  • Taux de rétraction : 2:1
  • Couleur : blanc, jaune, d'autres couleurs sont disponibles sur demande.
  • Impression : impression simple face ou impression double face
  • Format proposé : manchon en forme d'échelle ou manchon continu
  • Imprimante recommandée : imprimante à transfert thermique
  • Ruban recommandé : ruban en résine N85, noir, 100mm (largeur)×300m (longueur)
Données techniques
Propriété Exigences en matière d'essais Résultats de WOER
Résistance à la traction (MPa) 24.3 31.3
Allongement ultime (%) 200 330
Flexibilité à basse température 4 heures à -55±1℃ Pas de fissures Réussi (pas de fissures)
Choc thermique 4 heures à 275±3℃ Pas de fissures, d'écoulement ou de gouttes Réussi (pas de fissures, lisible après 100 frottements)
Rigidité diélectrique (kV/mm) 15.7 43.0
Résistivité volumique (Ω.cm) 1.0×1012 minimum 9.1×1012
Effet corrosif Non corrosif Réussi
Inflammabilité VW-1 Réussi
Vieillissement thermique 168 heures à 225±2℃ Pas de fissures, d'écoulement ou de gouttes Réussi (pas de fissures, lisible après 100 frottements)
Performances d'impression SAE-AS 81531 Réussi (lisible après 100 frottements)
Courses MIL-STD-202F Réussi
Dimensions

Taux de rétraction-2X

Code de commande Tel que fourni (mm) Tel que fourni (mm)
Diamètre intérieur (D) Largeur en mode aplati (W2) Épaisseur de double paroi Diamètre intérieur (d) Épaisseur de paroi simple
AMS-M-2X-1.6 2.00±0.20 3.7±0.3 0.48±0.10 ≤0.79 0.45±0.06
AMS-M-2X-2.4 2.79±0.20 5.0±0.3 0.48±0.10 ≤1.18 0.49±0.06
AMS-M-2X-3.2 3.64±0.23 6.3±0.4 0.48±0.10 ≤1.59 0.51±0.06
AMS-M-2X-4.8 5.26±0.25 8.9±0.4 0.49±0.10 ≤2.36 0.54±0.06
AMS-M-2X-6.4 6.92±0.28 11.5±0.4 0.50±0.10 ≤3.18 0.56±0.06
AMS-M-2X-9.5 10.2±0.32 16.7±0.5 0.51±0.11 ≤4.75 0.59±0.06
AMS-M-2X-12.7 13.5±0.36 21.8±0.6 0.52±0.11 ≤6.35 0.60±0.07
AMS-M-2X-19- 20.1±0.40 32.2±0.6 0.53±0.11 ≤9.53 0.62±0.07
AMS-M-2X-25- 26.7±0.45 42.5±0.7 0.55±0.12 ≤12.7 0.63±0.07
AMS-M-2X-38- 39.8±0.51 63.2±0.8 0.57±0.12 ≤19.1 0.64±0.07
AMS-M-2X-51- 53.0±0.56 83.9±0.9 0.58±0.13 ≤25.4 0.64±0.08
AMS-M-2X-76- 79.4±0.56 125.3±1.0 0.59±0.13 ≤38.1 0.64±0.09

Taux de rétraction-3X

Code de commande Tel que fourni (mm) Tel que fourni (mm)
Diamètre intérieur (D) Largeur en mode aplati (W2) Épaisseur de double paroi Diamètre intérieur (d) Épaisseur de paroi simple
AMS-M-3X-1.6- 2.00±0.20 3.7±0.3 0.47±0.10 ≤0.53 0.52±0.06
AMS-M-3X-2.4- 2.79±0.20 5.0±0.3 0.47±0.10 ≤0.79 0.57±0.06
AMS-M-3X-3.2- 3.64±0.23 6.3±0.4 0.48±0.10 ≤1.06 0.61±0.06
AMS-M-3X-4.8- 5.26±0.25 8.9±0.4 0.49±0.10 ≤1.59 0.67±0.06
AMS-M-3X-6.4- 6.92±0.28 11.5±0.4 0.50±0.10 ≤2.36 0.71±0.06
AMS-M-3X-9.5- 10.2±0.32 16.7±0.5 0.52±0.11 ≤3.18 0.77±0.06
AMS-M-3X-12.7 13.5±0.36 21.8±0.6 0.53±0.11 ≤4.75 0.80±0.07
AMS-M-3X-19- 20.1±0.40 32.2±0.6 0.55±0.11 ≤6.35 0.84±0.07
AMS-M-3X-25- 26.7±0.45 42.5±0.7 0.56±0.12 ≤8.47 0.86±0.07
AMS-M-3X-38- 39.8±0.51 63.2±0.8 0.57±0.12 ≤12.9 0.89±0.07
AMS-M-3X-51- 53.0±0.56 83.9±0.9 0.57±0.1 ≤17.2 0.90±0.08
AMS-M-3X-76- 79.4±0.56 125.3±1.0 0.57±0.13 ≤25.8 0.92±0.09
