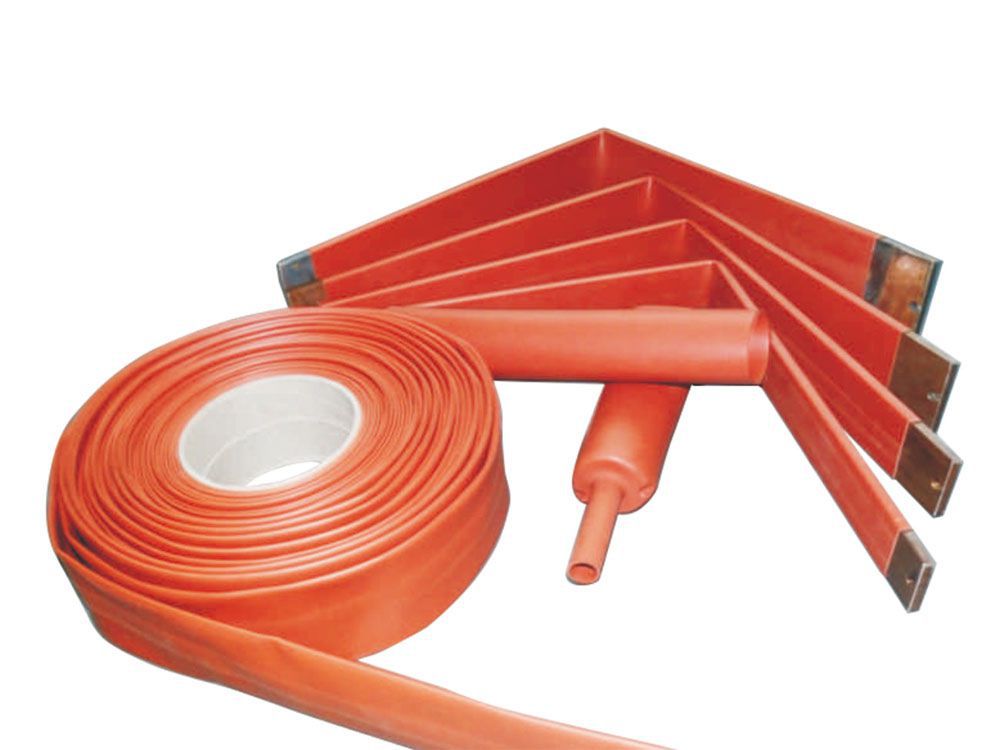

Gaine thermorétractable à simple paroi
Modèle: RSFRNH-BTM
Gaine de barre omnibus en polyoléfine réticulée moyenne tension
RSFRNH-BTM est conçu à partir de composés sans halogène réticulés par rayonnement spécifiquement formulés. Ce tube de barre omnibus en polyoléfine réticulée se caractérise par une excellente résistance au cheminement et à l'arc électrique, ainsi que par une amélioration de l'isolation des barres omnibus dans les appareillages de commutation et les sous-stations.
Caractéristiques
- Taux de rétraction : 2,5:1 (3:1 est disponible selon les besoins)
- Retardateur de flamme
- Anti-traces
- Sans halogène
- Testé selon les normes IEC60684 pour la moyenne tension.
- Applications jusqu'à 35kV
- Température de fonctionnement en continu: -40℃ à 110℃, peut être utilisé à 175℃.
- Température de rétraction:120℃
- Isolation des jeux de barres
- Protection remarquable contre l'embrasement accidentel
- Réduction du jeu de barres
Propriété | Méthode de l'essai | Performance standard | Performance typique |
Résistance à la traction | IEC60684 | ≥8MPa | 10.5MPa |
Allongement | IEC60684 | ≥400% | 550% |
Résistance à la traction après vieillissement thermique | 150℃× 168h | ≥5MPa | 9.5MPa |
Allongement après vieillissement thermique | 150℃× 168h | ≥200% | 450% |
Choc thermique | 225℃×4h | Pas de fissures ni d'écoulement | Pas de fissures ni d'écoulement |
Inflammabilité | IEC60684 | Réussi | Réussi |
Basse température | -40℃×4h | Pas de fissures | Pas de fissures |
Propriété | Méthode de l'essai | Performance standard | Performance typique |
Rigidité diélectrique | IEC60684 | ≥20kV/mm | 23kV/mm |
Résistivité volumique | IEC60684 | ≥1×1013 Ω.cm | 2×1014 Ω.cm |
Traçage (2,5kV, 60min) | IEC60684 | Pas de fissures | Pas de fissures |
Taille normale (mm) | Tel que fourni (mm) | Après récupération (mm) | Emballage du produit (m/plaque) | |
Diamètre intérieur (Min) | Diamètre intérieur | Épaisseur de la paroi | ||
Ø20 | 20 | 6 | 2.20±0.3 | 25 |
Ø28 | 28 | 9 | 2.60±0.3 | 25 |
Ø33 | 33 | 10 | 2.80±0.3 | 25 |
Ø40 | 40 | 12 | 2.80±0.3 | 25 |
Ø45 | 45 | 14 | 3.00±0.3 | 25 |
Ø55 | 55 | 16 | 3.00±0.3 | 25 |
Ø65 | 65 | 19 | 3.00±0.3 | 25 |
Ø75 | 75 | 22 | 3.00±0.3 | 25 |
Ø85 | 85 | 25 | 3.20±0.3 | 25 |
Ø95 | 95 | 30 | 3.20±0.3 | 25 |
Ø115 | 115 | 34 | 3.30±0.3 | 25 |
Ø130 | 130 | 36 | 3.30±0.3 | 25 |
Ø160 | 160 | 50 | 3.30±0.3 | 25 |
Ø180 | 180 | 56 | 3.30±0.3 | 25 |
