Gaine thermorétractable à simple paroi
Modèle: RSFR-(2X)125V0

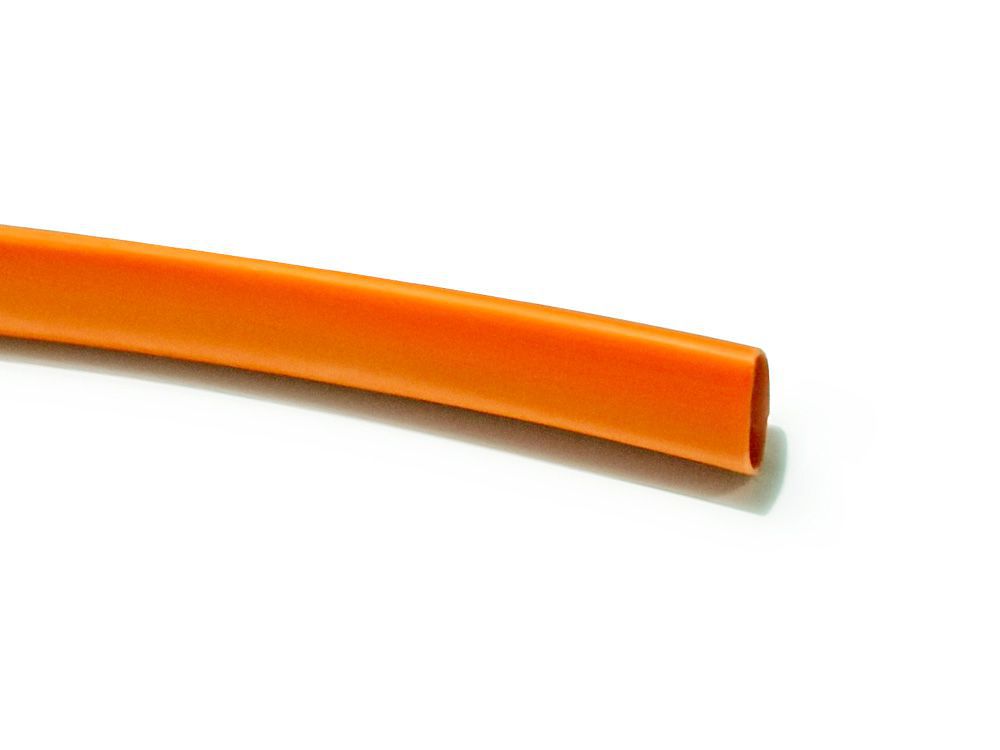

Gaine thermorétractable orange ignifugée V0 pour véhicule électrique

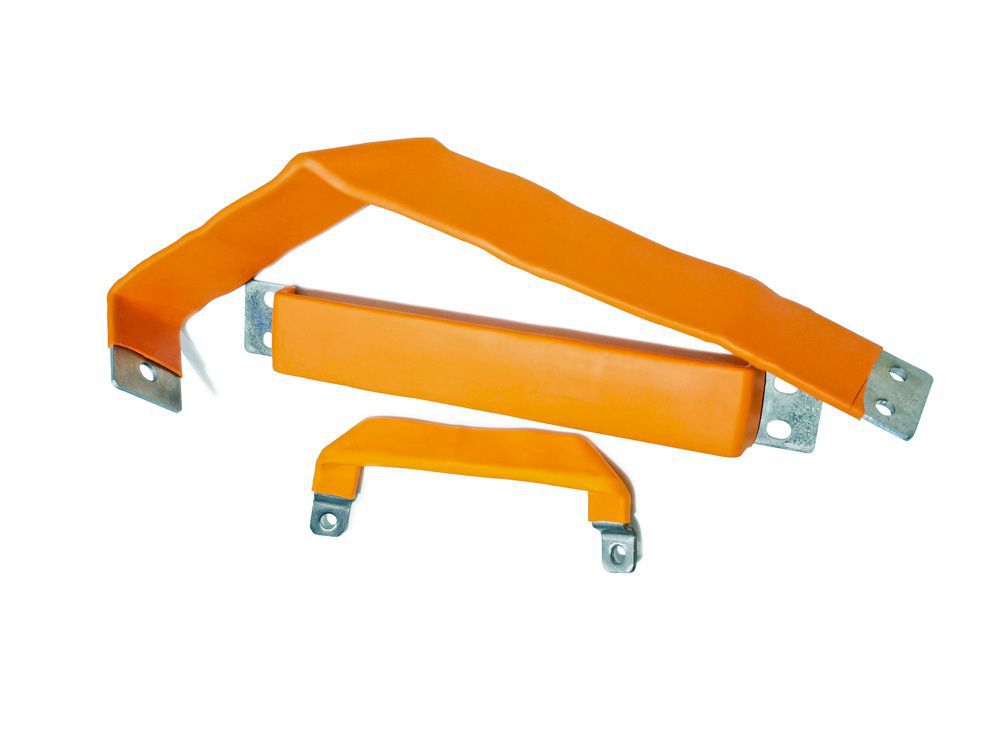

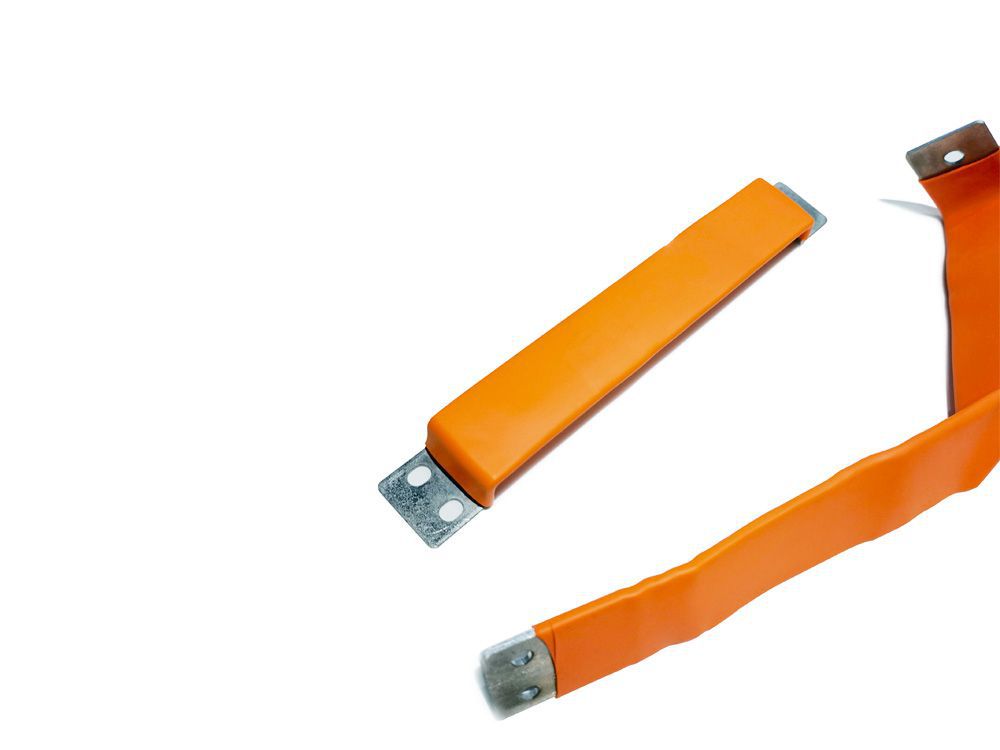

La gaine thermorétractable simple paroi RSFR-(2X)125V0 est une gaine thermorétractable ignifuge développée tout particulièrement pour les véhicules électriques à énergie nouvelle. Elle satisfait à la classe d'ignifugation V0. Conçue à partir d'une polyoléfine réticulée par rayonnement et dotée d'excellentes propriétés physiques, chimiques et électriques, cette gaine thermorétractable à simple paroi est destinée à l'isolation et à la protection des barres omnibus laminées des véhicules électriques.
Caractéristiques
- Rapport de rétraction 2:1
- Peut être appliquée dans des conditions acides et alcalines
- Couleur standard : orange
- Température de fonctionnement continu : -55℃～125℃
- Température de rétraction complète : ≥125℃
| Article | Méthode de l'essai | Exigence | ||
| Propriété physique | Résistance à la traction (MPa) | UL224 | ≥10.4 | |
| Allongement (%) | UL224 | ≥200 | ||
| Résistance à la traction après vieillissement | UL224;158℃×168h | ≥7.3 | ||
| Allongement après vieillissement (%) | UL224;158℃×168h | ≥100 | ||
| Résistance à la chaleur | UL224; | Pas de viscosité, pas de fissures | ||
| Mélange à froid | UL224;-30℃×1h | Pas de fissure | ||
| Propriété électrique | Tenue diélectrique | 300V | UL224;1500V 1min | Pas de rupture |
| 600V | UL224;2500V 1min | Pas de rupture | ||
| Résistance diélectrique (kV/mm) | UL224 | ≥15 | ||
| Résistance volumique (Ω.cm) | UL224 | ≥1×1014 | ||
| Propriété chimique | Stabilité au cuivre | UL224; 158℃×168h | Réussi | |
| Anti-corrosion | UL224; 158℃×168h | Réussi | ||
| Inflammabilité | UL94 V0 | Réussi (3.0mm) | ||
| Taille (mm) | Tel que fourni (mm) | Après rétraction (mm) | Emballage (m/bobine) | Application (mm) | ||
| Diamètre intérieur | Épaisseur de la paroi | Diamètre intérieur | Épaisseur de la paroi | |||
| Ø16 | 16.5±0.4 | 0.35±0.10 | ≤8.00 | 0.70±0.10 | 100 | 8.3～15.0 |
| Ø16 | 16.6±0.4 | 0.70±0.20 | ≤8.00 | 1.30±0.15 | 100 | 8.3～15.0 |
| Ø18 | 19.0±0.5 | 0.35±0.10 | ≤9.00 | 0.70±0.10 | 100 | 9.3～17.0 |
| Ø18 | 19.0±0.5 | 0.70±0.20 | ≤9.00 | 1.35±0.15 | 100 | 9.3～17.0 |
| Ø20 | 22.0±0.5 | 0.40±0.10 | ≤10.00 | 0.83±0.10 | 100 | 10.4～19.0 |
| Ø20 | 22.0±0.5 | 0.70±0.20 | ≤10.00 | 1.40±0.15 | 40 | 10.4～19.0 |
| Ø22 | 24.0±0.5 | 0.40±0.12 | ≤11.00 | 0.83±0.15 | 100 | 11.4～21.0 |
| Ø22 | 24.0±0.5 | 0.60±0.15 | ≤11.00 | 1.25±0.15 | 50 | 11.4～21.0 |
| Ø22 | 24.0±0.5 | 0.70±0.20 | ≤11.00 | 1.40±0.15 | 40 | 11.4～21.0 |
| Ø25 | 26.0±0.5 | 0.45±0.12 | ≤12.50 | 0.90±0.15 | 50 | 12.8～24.0 |
| Ø25 | 26.0±0.5 | 0.70±0.20 | ≤12.50 | 1.40±0.15 | 40 | 12.8～24.0 |
| Ø28 | 29.0±0.5 | 0.45±0.12 | ≤14.00 | 0.90±0.15 | 50 | 14.4～27.0 |
| Ø28 | 29.0±0.5 | 0.60±0.20 | ≤14.00 | 1.25±0.15 | 50 | 14.5～27.0 |
| Ø28 | 29.0±0.5 | 0.70±0.20 | ≤14.00 | 1.40±0.15 | 40 | 14.5～27.0 |
| Ø30 | 31.5±1.0 | 0.45±0.12 | ≤15.00 | 1.00±0.15 | 50 | 16～29.0 |
| Ø30 | 31.5±1.5 | 0.70±0.20 | ≤15.00 | 1.40±0.15 | 40 | 16.0～28.0 |
| Ø30 | 31.5±1.5 | 1.00±0.30 | ≤15.00 | 2.00±0.20 | 25 | 16.0～28.0 |
| Ø35 | 36.5±1.0 | 0.45±0.12 | ≤17.50 | 1.00±0.15 | 50 | 18～34.0 |
| Ø40 | 41.5±1.0 | 0.50±0.12 | ≤20.00 | 1.00±0.15 | 50 | 21～39.0 |
| Ø40 | 41.5±1.5 | 0.70±0.20 | ≤20.00 | 1.50±0.15 | 40 | 21～39.0 |
Si vous avez des questions sur nos produits ou si vous souhaitez demander un devis, n'hésitez pas à nous contacter à tout moment.
