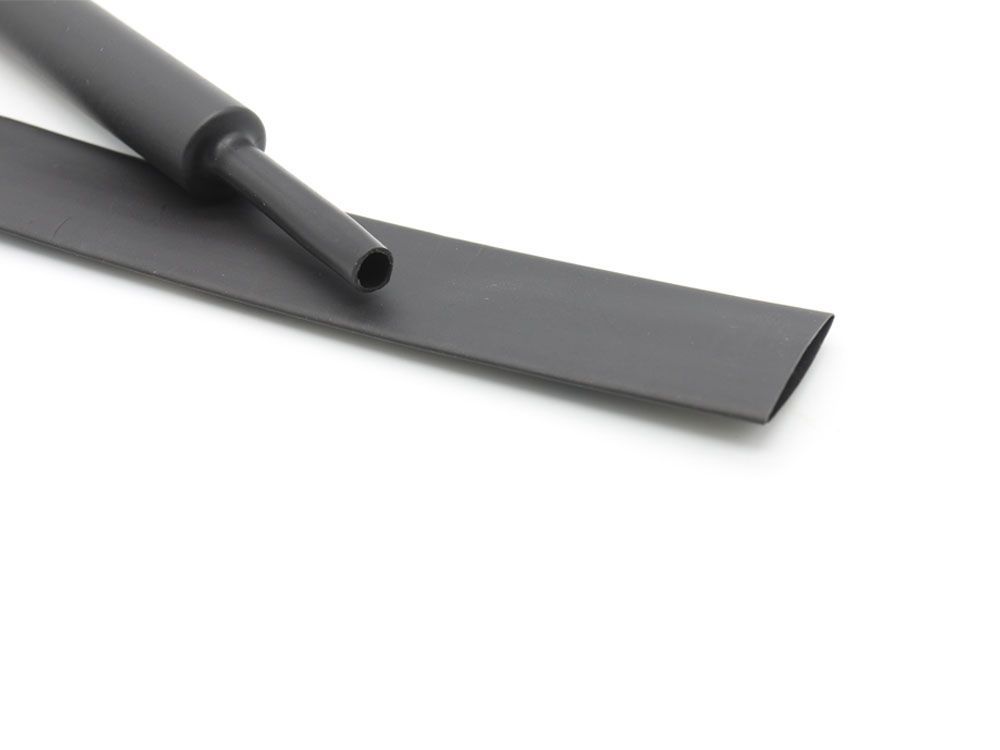

Gaine thermorétractable à simple paroi
Modèle: RSFR-H(3X)
Gaine thermorétractable universelle aux excellentes propriétés physiques et mécaniques
La gaine thermorétractable à simple paroi RSFR-H(3X) est flexible et possède un haut degré d'ignifugation. Cette gaine thermorétractable convient à l'isolation et à la protection des épissures de fils, des bornes et autres connexions électriques.
Caractéristiques
- Rapport de rétraction: 3:1
- Flexible
- Retardateur de flamme
- Paroi ultra fine
- Température de fonctionnement continu : -55℃~125℃
- Température de rétraction complète : ≥125℃
- Conforme à la directive RoHS
- Isolation électrique
- Protection des composants électroniques
- Soulagement des contraintes pour les connecteurs et les épissures
- Protection contre les dommages mécaniques et l'abrasion
- Résistance à l'humidité et à la corrosion
- Mise en faisceau des fils
- Harnachement des fils
Propriété | Méthode de l'essai | Performance typique |
Résistance à la traction (MPa) | ASTM D 2671 | ≥10.4 |
Allongement ultime (%) | ASTM D 2671 | ≥200 |
Résistance à la traction après vieillissement thermique (MPa) | 158℃×168h | ≥7.3 |
Allongement ultime après vieillissement thermique (%) | 158℃×168h | ≥100 |
Modification longitudinale (%) | ASTM D 2671 | -5%~+5% |
Inflammabilité | ASTM D 2671, méthode C | VW-1 |
Tenue en tension | UL 224, 2500V, 60s | Pas de rupture |
Rigidité diélectrique (kV/mm) | ASTM D 149 | ≥15 |
Résistivité volumique (Ω.cm) | ASTM D 876 | ≥1014 |
Taille | Tel que fourni | Après récupération | Paquet standard | ||
pouce | mm | Diamètre intérieur (mm) | Diamètre intérieur (mm) | Épaisseur de la paroi (mm) | Longueur de la bobine (m/bobine) |
1/16 | 1.5 | 1.6±0.1 | ≤0.50 | 0.45±0.10 | 200 |
1/8 | 3.0 | 3.2±0.1 | ≤1.00 | 0.55±0.10 | 200 |
3/16 | 4.5 | 4.7±0.1 | ≤1.50 | 0.60±0.10 | 100 |
1/4 | 6.0 | 6.2±0.1 | ≤2.00 | 0.65±0.10 | 100 |
3/8 | 9.0 | 9.3±0.2 | ≤3.00 | 0.75±0.15 | 50 |
1/2 | 12.0 | 12.3±0.2 | ≤4.00 | 0.75±0.15 | 50 |
5/8 | 15.0 | 15.3±0.2 | ≤5.00 | 0.80±0.15 | 50 |
3/163/4 | 18.0 | 18.3±0.2 | ≤6.00 | 0.85±0.15 | 50 |
1 | 24.0 | 24.4±0.3 | ≤8.00 | 1.00±0.20 | 25 |
1-1/4 | 30.0 | 30.4±0.3 | ≤10.0 | 1.15±0.20 | 25 |
1-1/2 | 39.0 | 39.6±0.5 | ≤13.0 | 1.50±0.20 | 25 |
2 | 50.0 | 50.6±0.5 | ≤16.0 | 2.50±0.20 | 25 |
60.0 | 61.5±1.0 | ≤20.0 | 2.60±0.20 | 25 | |
70.0 | 71.5 ± 1.0 | ≤23.0 | 2.60±0.20 | 25 | |
3 | 80.0 | 81.5±1.0 | ≤26.0 | 2.60±0.20 | 25 |
90.0 | 91.5±1.0 | ≤30.0 | 2.60±0.20 | 25 | |
4 | 100.0 | 101.5±1.0 | ≤33.0 | 2.60±0.20 | 25 |
