Manchon pour marquage de câbles, thermorétractable à faible émission de fumée et sans halogène
Manchon pour marquage de câbles, thermorétractable à faible émission de fumée et sans halogène
Modèle: HNF

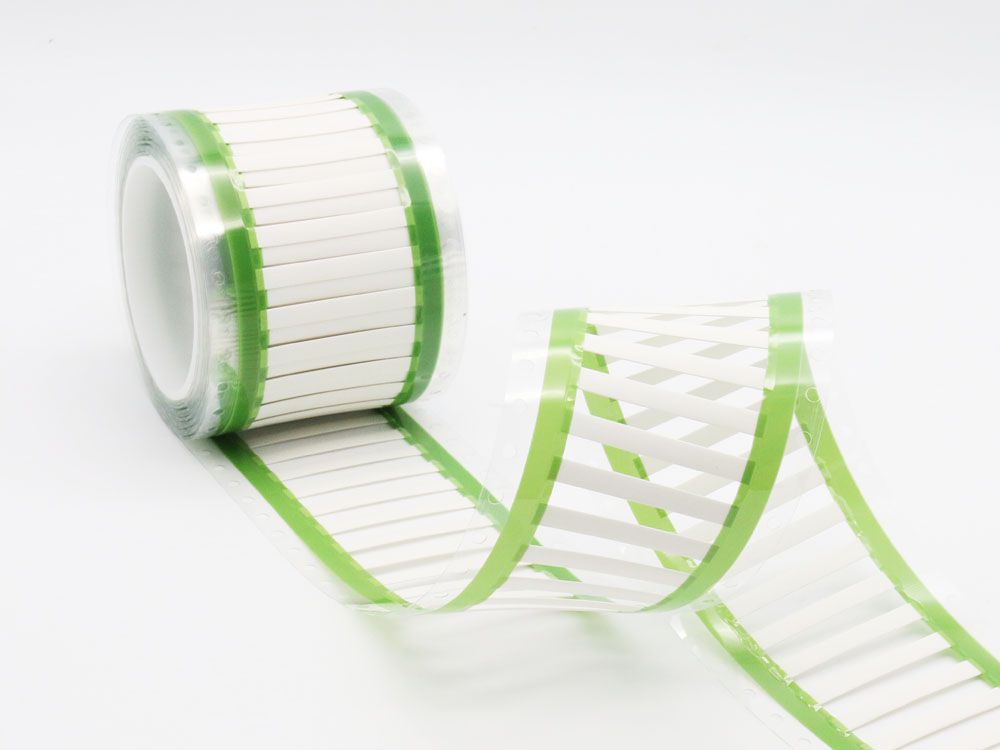

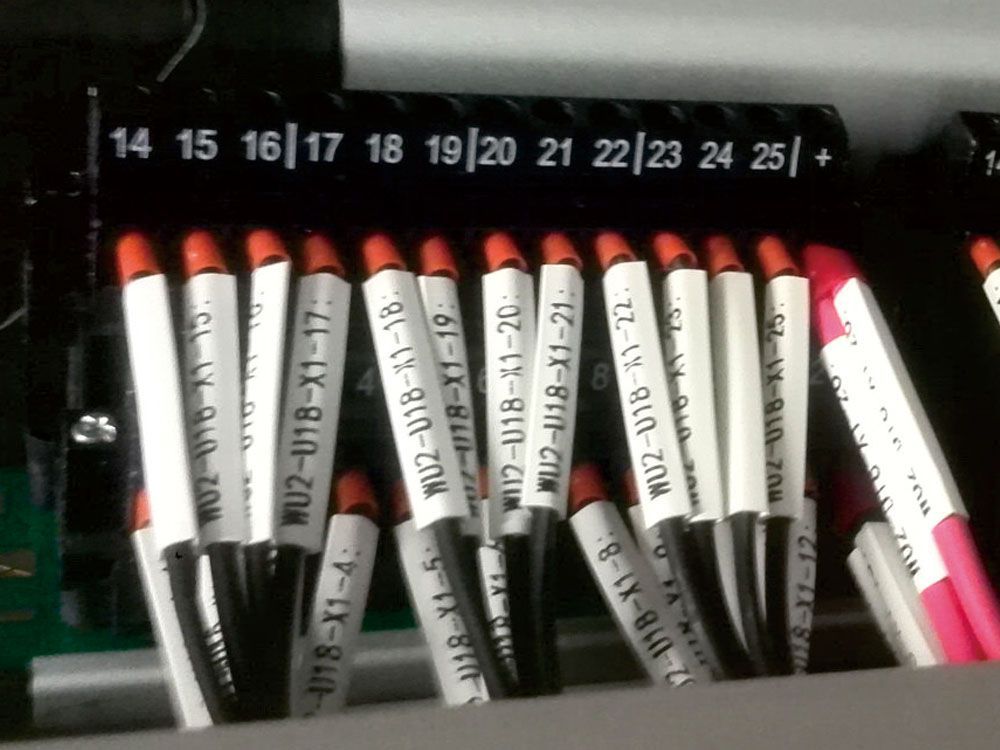

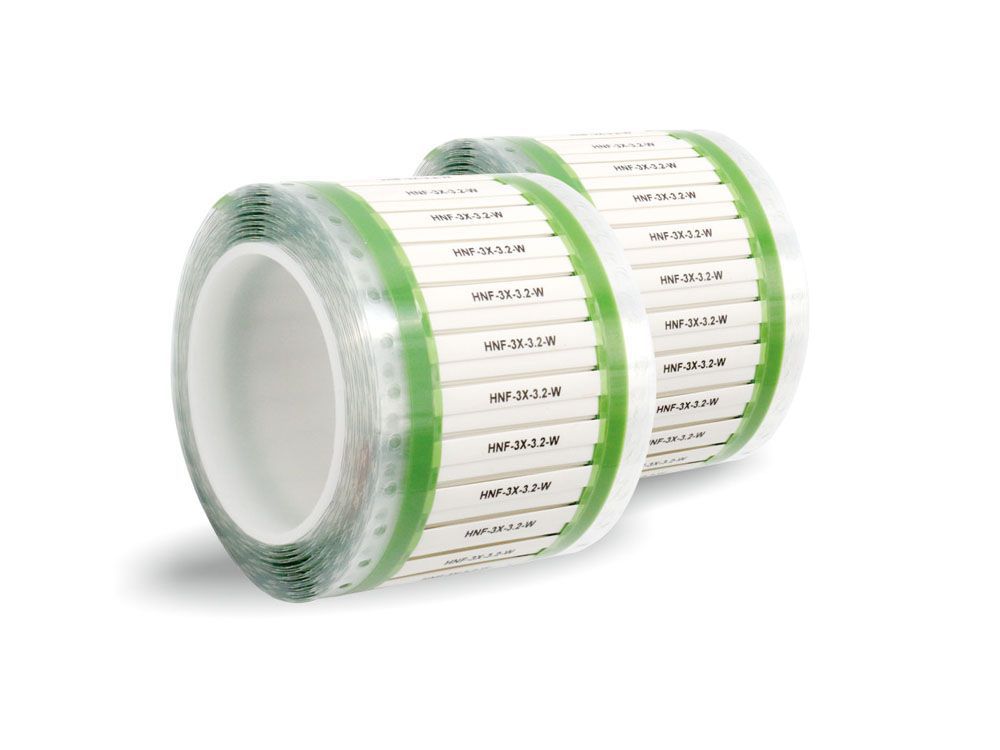

Le modèle HNF-M est un manchon de marquage thermorétractable aplati à faible émission de fumée et sans halogène, doté de caractéristiques remarquables en matière de sécurité incendie. Il convient pour l'identification des harnais de fils et de câbles. Grâce au matériau sans halogène qui génère peu de fumée et une émission minimale de fumées toxiques, le manchon pour marquage de câbles est parfait pour une application dans des espaces clos, tels que les transports en commun, les installations maritimes et industrielles.
Normes
NF F16-101, SAE-AS 81531, MIL-STD-202F/Méthode 215J, RoHS etc.
Caractéristiques- Matériau : conçu à partir d'un composé polyoléfine modifié, irradié, thermiquement stabilisé, ignifugé, sans halogène ni cadmium dans la formulation.
- Application : rail, transport en commun, aérospatiale, défense, marine, etc.
- Température de fonctionnement : -40℃～+125℃
- Température minimale de récupération : +85℃
- Température maximale de stockage : +50℃
- Taux de rétraction : 2:1, 3:1
- Couleur : blanc, jaune, d'autres couleurs sont disponibles sur demande.
- Impression : impression simple face ou impression double face.
- Format proposé : manchon en forme d'échelle ou manchon continu
- Imprimante recommandée : imprimante à transfert thermique
- Ruban recommandé : ruban en résine N85, noir, 100mm (largeur)×300m (longueur)
Dimensions
Taux de rétraction-2X
| Code de commande | Tel que fourni (mm) | Tel que fourni (mm) | |||
| Diamètre intérieur (D) | Largeur en mode aplati (W2) | Épaisseur de double paroi | Diamètre intérieur (d) | Épaisseur de paroi simple | |
| 2.00±0.20 | 3.7±0.3 | 0.48±0.10 | ≤0.79 | 0.45±0.06 | |
| 2.79±0.20 | 5.0±0.3 | 0.48±0.10 | ≤1.18 | 0.49±0.06 | |
| 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.59 | 0.51±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤2.36 | 0.54±0.06 | |
| 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤3.18 | 0.56±0.06 | |
| 10.2±0.32 | 16.7±0.5 | 0.51±0.11 | ≤4.75 | 0.59±0.06 | |
| 13.5±0.36 | 21.8±0.6 | 0.52±0.11 | ≤6.35 | 0.60±0.07 | |
| 20.1±0.40 | 32.2±0.6 | 0.53±0.11 | ≤9.53 | 0.62±0.07 | |
| 26.7±0.45 | 42.5±0.7 | 0.55±0.12 | ≤12.7 | 0.63±0.07 | |
| 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤19.1 | 0.64±0.07 | |
| 53.0±0.56 | 83.9±0.9 | 0.58±0.13 | ≤25.4 | 0.64±0.08 | |
| 79.4±0.56 | 125.3±1.0 | 0.59±0.13 | ≤38.1 | 0.64±0.09 | |
Taux de rétraction-3X
| Code de commande | Tel que fourni (mm) | Tel que fourni (mm) | |||
| Diamètre intérieur (D) | Largeur en mode aplati (W2) | Épaisseur de double paroi | Diamètre intérieur (d) | Épaisseur de paroi simple | |
| 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 | |
| 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 | |
| 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 | |
| 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.36 | 0.71±0.06 | |
| 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 | |
| 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.75 | 0.80±0.07 | |
| 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 | |
| 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 | |
| 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 | |
| 53.0±0.56 | 83.9±0.9 | 0.57±0.1 | ≤17.2 | 0.90±0.08 | |
| 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 | |
